円筒ころ軸受

内径: 25, 30, 40 mm
外部の直径: 62.4, 70, 78, 101.6 mm
幅: 20, 22, 27 mm

... -UN116 Cr Ni 4 や EN 31-SAE 52 100 などの特殊鋼を使用しています。 -ANベアリングは在庫があれば納品可能です。 -円筒ころ軸受の特殊設計 WINKELベアリングシステムの利点。 -設計・製造コストを削減 -高いラジアル荷重とアキシャル荷重を受けることができる。 -高い静荷重と動荷重に対応する強固なプロファイル -プロファイル内の荷重を最適に分散 -ベアリングとプロファイルの長寿命化 ...

内径: 17 mm - 480 mm
外部の直径: 40 mm - 870 mm
幅: 12 mm - 170 mm

... 4点接触玉軸受は、ラジアル単列アンギュラ玉軸受で、両方向のアキシャル荷重を支えるように設計された軌道面を持つ。与えられたアキシャル荷重に対して、限られたラジアル荷重も支えることができます（荷重比）。この軸受は分離可能で、玉と保持器付きの外輪を、2つの内輪から分離して取り付けることができます。 SKFエクスプローラー4点接触玉軸受の両内輪には、凹型の肩があります。これにより、SKF円筒ころ軸受（図1）と組み合わせた場合に、油の流れが改善されます。さらに、この凹みは取り外しを容易にします。 製品詳細 ...

... 産業機械用円筒ころ軸受NSKHPSシリーズには、様々な汎用用途向けに4種類の保持器が用意されています。軸受寿命は、従来軸受に比べ最大60％向上しています。NSKHPS軸受は、メンテナンスコストの低減や関連設備のコンパクト化に貢献します。 状態説明 汚れ 産業 石油・ガス 紙 製品の特徴 4種類のケージがあります： プレススチールケージ 真鍮削り出しケージ ポリアミド樹脂ケージ L-PPS樹脂ケージ メリット ...

内径: 20 mm - 400 mm
外部の直径: 47 mm - 540 mm
幅: 18 mm - 140 mm

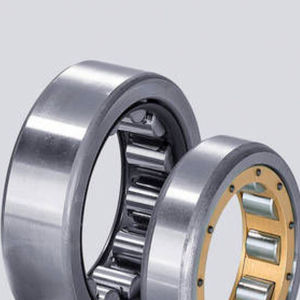

... 円筒ころ軸受は、高剛性、高ラジアル荷重を持ち、保持器により総ころ設計よりも高速回転に適しています。接尾辞Eが付いた軸受は、ローラーセットが大きく、非常に高い負荷容量に対応します。 軸受は分離可能で、取り付けと取り外しが容易です。両方の軸受リングは、このプロセスによってタイトフィットを与えることができます。保持器付き単列円筒ころ軸受には、自由側軸受、半固定側軸受、固定側軸受があります。 X寿命 X-life品質の軸受は、X-lifeでない同等の設計の軸受に比べて、粗さRaが低く、軌道面の幾何学的精度が優れています。その結果、これらの軸受は、同じ寸法で高い負荷容量と長い耐用年数を実現します。特定の用途では、これは、より小型の軸受配列を設計できることを意味します。 X-lifeグレードには様々なサイズがあります。これらの軸受は、寸法表に示されています。 ...

外部の直径: 65 mm - 1,050 mm

これらの軸受は、ラジアル荷重だけを支えます。伸長と縮小の両方に適合できます。軸受の回転時には、最小摩擦で、一方のリングからもう一方のリングへの相対的なアキシアル移動が生じます。タイプRIUとRUの軸受は、アキシアル方向の位置決めを行う他の手段がある場合には、シャフトを支持するために1箇所または2箇所で使用することができます。外輪には2本の完全リブがあり、内輪のサイズはリブのない場合の円柱外径です。 設計の特性 円柱の内輪があり、外輪には2本のリブがあるため、タイプNU軸受はフローティング軸受として使用するのに適している。 ...

... ラジアルころ軸受の中で最も構造が単純である。高速回転用途に多く用いられる。内輪、外輪、ころが線接触しているため、ラジアル負荷能力が大きい。円筒ころ軸受の構成には、次のようなものがある。 N,NJ,NF,NU,RNU: リブ(フランジ)一体型。 NH,NP,NUP,NUH:一体形および緩みつば付き NN,NNU: 両列軸受 内輪と外輪の両方にフランジやルーズリブを設けたタイプで、わずかなアキシアル荷重を受けることができる。アキシアル荷重は、ころの端部とフランジ面との間のすべりとして受けるため、アキシアル荷重は制限されます。複列円筒ころ軸受は、旋盤、フライス盤、マシニングセンタなどの主軸支持用として、高速・高精度の用途に使用されます。 ...

内径: 6 mm - 50 mm
外部の直径: 19 mm - 90 mm
幅: 10 mm - 26 mm

分離形ローラフォロアは、外輪、内輪とニードルケージとを組み合わせた構造で、それぞれ分離できるので取扱いが容易です。しかも、油潤滑が容易にできるので、高速回転に適します。内輪なしのRNAST と内輪付きのNAST があります。内輪付きには開放形とシールド形、シール形があります。 IKOローラフォロアは、厚肉の外輪に針状ころを組み込んだ外輪回転用に設計された軸受です。 分離形・非分離形、複列円筒ころタイプなどの形式があり、各種カム機構のフォロア軸受や搬送装置の直線運動用のガイドローラとして広く使用されています。

内径: 80 mm - 130 mm
外部の直径: 125 mm - 200 mm
幅: 34 mm - 52 mm

... 単列ローラーベアリング 単列円筒精密ころ軸受は、ころが軌道面に線接触しています。点接触玉軸受に比べてラジアル負荷容量が大きく、高速回転に適しています。 複列ローラーベアリング TPIローラーベアリング社の複列円筒ころ軸受は、2列目のローラーにより、非常に重いラジアル荷重に適し、ラジアル剛性も向上しています。テーパ穴の設計により、NN精密ローラーベアリングは、さらに高い剛性を得ることができます。内輪には3つのフランジがあり、外輪にはフランジがないため、静止状態で分離可能です。 ケージ 精密転がり軸受には2種類の保持器があり、材質によって以下のように分類されます。 T2ケージ：プラスチック成形のケージです。強度と弾力性を兼ね備えていますが、温度、時間、潤滑油の影響を受けるため、経年劣化に注意が必要です。 真鍮削り出しケージは、主に鋳造または鍛造された真鍮から削り出されたものである。T2ケージとは異なり、彼らは柔軟性と軽量化のsacrisfaceで最も一般的なベアリング潤滑剤、温度に影響されません。 グリース TPIローラーベアリング社は、世界有数のグリースメーカーと提携しており、お客様に最適な潤滑剤を提案・適用することが可能です。 寿命 ベアリングの寿命は、通常、個々のベアリングが軌道面または転動体に材料疲労が発生するまでの運転時間数で表わされます。産業用途では、通常「L10」と呼ばれる寿命が設定されています。 ...

... 円筒ころ軸受は、円筒形の転動体が、2つの固定されたつばの間にある少なくとも1つのリングに案内されるラジアル軸受です。反対側のリングは、種類によって1つの肋骨のみ、または肋骨がない設計になっており、軸受を分解することが可能です。このため、取り付けに大きな利点があります。また、自由に動くリングが浮動軸受として機能するため、両方の軸受リングをしっかりとはめ込むことができます。また、省スペースで使用するために、内輪のない軸受（ABEGマーク：RNU）を使用することもできます。転動体は、シャフトの焼入れ研削面を直接転動します。 軸受のすきまは、Cマーク（C0、C2、C3...）によって識別されます。 C0/CN：標準的な軸受すきまのクラス。通常、このマークは省略されます。 C2：軸受すきまが小さくなる C3: ...

内径: 15 mm - 1,900 mm
外部の直径: 35 mm - 2,300 mm
幅: 11 mm - 400 mm

... RKBは、重要な用途で性能を向上させるために、通常または強化された設計の単列円筒ころ軸受を幅広く提供しています。ローラーと軌道輪のプロファイルは、最適な応力分布を達成するように設計されており、特に過酷な作業条件下では、エッジ効果を最小限に抑えることができます。 タイプNU 2つのサイドリブを内蔵した外輪 リブなし内輪 ローラー（M）または外輪（MA）にガイドされる真鍮製2ピース・ケージ。 潤滑溝付きのリベット式またはAVHケージを選択可能 ...

... 電流の通過によるベアリングの損傷に対する最適な保護機能 NKE電気絶縁転がり軸受は、電流の流出を確実に防止します。 NKEでは、軸受輪に酸化物セラミック絶縁層を設けています。プラズマ技術を応用したこの絶縁体は、ACまたはDCで少なくとも1000Vの絶縁破壊耐圧を保証しています。2つのバリエーションがあります。 -SQ77：外輪絶縁タイプ -SQ77E：内輪絶縁タイプ 製品レンジ SQ77(外輪絶縁) -円筒ころ軸受 ...

内径: 5 mm - 8 mm
幅: 8 mm - 12 mm

内径: 25 mm
外部の直径: 47, 52 mm
幅: 15, 18, 25 mm

... SBF 円柱ローラー クラッチおよびボール ベアリング アセンブリはローラー クラッチおよび深い溝のボール ベアリングで構成されます。それに正確な位置、小さい開始のトルク、小さい振動、低雑音および柔軟な回転の利点が逆の回転の間にoverrun、信頼できるロックおよび大きいトルク伝達の間にある。円柱ローラー クラッチおよびボール ベアリング アセンブリは一種の結合された軸受け特にフル オートマチックの洗濯機のような主要なエンジンのために発達しますです。それは高いトルク伝達のコンバーターそして点検装置のためにまた適しています。 ...

... RTB AMSシリーズは、Unitecのアキシャルラジアルころ軸受の範囲です。 このシリーズは角度測定システムで設計されています。 このシリーズは双方向で、工作機械用のロータリーテーブルやスピンドルヘッドでの使用に適しています。 軸受は高効率を実現するAMOSIN 精密誘導測定システムで構成されています。 さらに、ローラベアリングは低トルク耐久性で信頼性が高く、高負荷に対応できます。 これにより、ダイレクトドライブの統合に適しています。 ...

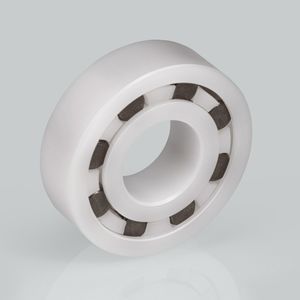

... 円筒ころ軸受は、ラジアル軸受のように外輪と内輪、保持器から成ります。転動体には、玉の代わりに円筒ころが使用され、より大きなラジアル荷重を吸収できるという利点があります。 NU、NJ、NUP、Nバージョンがあります。 シャフトの線形膨張は、リングの変位によって補正することができます（例外：NUPバージョン）。 他の全てのプラスチック軸受と同様に、円筒ころ軸受は無潤滑ドライ運転が可能です。 これらの玉軸受は、お客様の仕様に合わせて製造されます。 ...

... シリンダーローラーベアリングとニードルローラーベアリングは、ローラーは長くて薄く、吹き付けされた針である直径と比較されます。 彼らは小さな断面を持っているにもかかわらず、彼らはしたがって、彼らは特に放射状エリア空間制限されたアプリケーションに適しているより高い転送容量を誇っています。 ニードルローラーベアリングは1ラジアルニードルローラーとケージアセンブリ2.NA、NKI 型針状ローラーベアリング3.RNA、NK 型針状ローラーベアリング4.HK 針状ローラーベアリング5.BK ...

内径: 35 mm - 240 mm
外部の直径: 72 mm - 400 mm
幅: 23 mm - 160 mm

内径: 10 mm - 150 mm
外部の直径: 32 mm - 240 mm
幅: 32 mm - 239.5 mm

... 単列円筒ころ軸受には、いくつかのデザインがあります。 NU設計は、ローラーが外輪のリブ間にガイドされており、N設計は、ローラーが内輪のリブ間にガイドされています。どちらの設計も、リングを両方向にアキシャル方向に移動させることができます。 NJ設計は、外輪に2つ、内輪に1つのガイドリブがあります。 NF設計は、内輪に2つ、外輪に1つのガイドリブで作られている。どちらの設計も、一方向に限定された軸力を伝達することができる。 NUP設計では、NJ設計で使用される要素に加えて、内輪に第2の支持ヘッドとして機能する平らなリングが追加され、軸受が両方向に限定されたアキシャル力を伝達できるようになっています。 両方向のアキシャルガイドは、NJ設計の軸受にはHJアングルリングを使用し、NU設計の軸受には一方向のアキシャルガイドを使用することで実現できます。テーパー穴を持つ個々のベアリングに属する形状のアングルリングの指定は、寸法表に記載されています。 単列円筒ころ軸受は、同サイズの単列玉軸受よりも負荷容量が大きく、高ラジアル荷重、高回転数、両輪の固定取付けが必要な場合に適しています。 ...
