トラベリングコラムフライス盤

X軸移動距離: 2,500, 3,500, 3,000, 4,000 mm
Y軸移動距離: 1,600 mm
Z軸移動距離: 1,500, 2,000 mm

... ザックマンT314とTRT314は、3+2軸、4+2軸、5軸、6軸と、横軸に沿って移動するトラベリングコラムを備えた大型マシニングセンタです。T314は縦軸方向に移動するトラベリングテーブルを、TRT314はX軸方向に移動するトラベリングNCロータリテーブルを装備しています。大型ミーリングヘッドの選択により、これらのフライス盤は、精密エンジニアリング、金型製造における3軸または5軸の3次元加工、航空産業での使用に汎用性があります。 利点 ザックマンT/TRT314マシニングセンタのメリット ザックマンT/TRT314マシニングセンタは、その大型構造と高い動的性能により、大きな切屑排出量を確保します。そのため、3次元加工も可能です。これらのマシニングセンタの設計は、キャリアの横位置に関係なく、切り屑排出量と形状を保証します。 最大限の安定性 ザックマンのT/TRT314フライス盤は、加工振動の減衰性を高めるため、余裕のある寸法の鋳造構造を備えています。コラム自体はピラミッド型に構成され、上部は下部よりも幅が狭く軽量です。重心を下部に移すことで、高い動的剛性を実現しています。 ザックマンT/TRT314フライスセンターの直線軸は、X軸、Y軸、Z軸ともに65mm、65mm、55mmのローラーガイドで構成されている。回転テーブルは、自動バックラッシ補正機能付きの予圧式ダブルラック・ピニオン駆動により移動します。直線軸と回転軸には、継続的に高精度を維持するためのダイレクトガラススケールが装備されています。 ...

X軸移動距離: 4,200, 5,000, 3,500 mm
Y軸移動距離: 1,200, 1,100 mm
Z軸移動距離: 1,500 mm

... TESSEN EVOは、ムービングテーブルミリングマシンmod.LEMが世界中で得た成功の復活という重要な任務を託されたトラベリングコラムタイプのミリングマシンです。LEMです。RoninやVerusのような革新的なトラベリングコラム型フライス盤の生産に続き、TESSEN EVOは、固定テーブルと移動コラムの概念を発展させ、いくつかの非常に重要な特徴を持つ機械です。TESSEN EVOは、コラムの長手方向スライドガイドと床板を一体化した大きなベッドを装備しており、全体がゆったりとした寸法に設計されています。 さらに、ベッドの縦方向移動のガイドウェイは、床板から最小限の距離の傾斜面に配置されており、縦方向と横方向のすべての日射を利用することができます。このようにして、加工スラストに対する最大の反応と最高の剛性が実現されています。 ...

X軸移動距離: 8,000, 4,000, 6,000 mm
Y軸移動距離: 2,500, 2,000 mm
Z軸移動距離: 1,000, 800 mm

... PHD series 3軸高速ガントリーマシニングセンタ - ミーリング、ボーリング、ドリル、リーマー、タッピングの機能を統合した機械です。 - 各種大型部品、構造部品、金型、シェル部品、その他精密部品加工用。 - 高剛性・高耐荷重のコニカルベッド構造、左右対称、ビームとコラムを一体鋳造し、高い剛性と安定性を実現。 - 重切削に対応するため、ビームは断面が長方形の箱型構造を採用し、内部に補強リブ板を入れることで十分な曲げ抵抗とねじり剛性を確保しています。 - 航空、造船、高速鉄道、金型製作などの産業で広く使用されています。 ...

X軸移動距離: 8,000 mm
Y軸移動距離: 800 mm
Z軸移動距離: 600 mm

... 大型の航空宇宙/エネルギー部品に最適なトラベリングコラムマシンの大型X軸シリーズを紹介します。 大型X軸トラベリングコラムマシンXYZシリーズで、大型の航空宇宙コンポーネントを簡単に加工することができます。この機械は、最新のシーメンス828D Shopmill制御を採用し、高度で簡単な会話型ソフトウェアと、最適な精度と速度を保証する「ローラー」リニアウェイを備えています。 XYZマシン・ツールズは、高速・高精度のアプリケーションにリニアローラーベアリング・スライドテクノロジーを採用し、切削時のスライドウェイ剛性と剛性を高めています。このスライドウェイは、より大きなベアリング接触面積を提供し、XYZ ...

X軸移動距離: 5,500, 7,000, 8,500, 10,000, 4,000 mm
Y軸移動距離: 1,500, 1,250 mm
Z軸移動距離: 2,000, 1,500 mm

... NORMA Lは、横ラム付き移動式コラムマシンの新しいコンセプトです。 L型ラムガイドとトリプルX軸ガイドにより、非常に頑丈です。機械式ラム垂下補正システムによる高精度。機械加工と仕上げ加工に適したフレキシブルな機械 標準装備 ポータブルハンドホイール エアコン付き電気キャビネット X、Y、Z軸のリニアガイド 作業エリアのランプ ギアボックス 油圧グループ 全軸リニアスケール ヘッドに調整可能なノズルを備えた外部クーラント 外周フェンス ダイレクトテレサービス ヴィクシオン4.0 オプション装備 その他ヘッド 測定プローブ、工具、部品 モーターポンプ付きエアーまたはオイルクリーニングガン 切削液タンク内の遠心フィルター チップコンベヤ 完全ガード 中高圧クーラント オペレータキャビネット ペンデュラーシステム ...

X軸移動距離: 20.47 in
Y軸移動距離: 15.75 in
Z軸移動距離: 13.78 in

... DST-40Aは、IT業界の軽切削から自動車業界の重切削まで、幅広い加工に対応する高速・高能率タッピングセンタです。主軸直結モーターと高剛性主軸により、主軸加減速時間の短縮が可能です。 仕様 一般仕様 床面積 66.5インチ×81.9インチ テーブルサイズ 25.59×15.75インチ コントローラー 三菱M80 ツールステーション 21 スピンドル 回転数 15,000 RPM + オプションRPM (24,000) パワー 10馬力 テーパー 30 - BBT30 ...

X軸移動距離: 8,000 mm - 60,000 mm
Y軸移動距離: 2,000 mm - 5,000 mm
Z軸移動距離: 800 mm - 2,000 mm

... リニアモータードライブ技術は、FOOKE GmbHの製品群の多くの機械ですでに印象的に証明されています。そのため、リニアモータードライブ技術は、今回もトラベリングコラムフライスマシンENDURA® 1000LINEARに採用されました。FOOKE ENDURA®工具フライス盤の機械コンセプトは、特に大容量のワークの高速加工に適しています。 ENDURA® 1000LINEAR トラベリングコラムミリングマシンは、大きなワークでも簡単に積載できることも、このマシンコンセプトの大きな利点です。このトラベリングコラムミリングマシンは、その設計により、ほとんど全ての長さ（Xトラベル）で製造することが可能です。 高加速度を実現したモジュール式トラベリングコラムミリングマシン 最大5 ...

X軸移動距離: 3,000, 36,000 mm
Y軸移動距離: 1,000, 1,300 mm
Z軸移動距離: 1,500, 2,250, 2,000 mm

... fbf-s機は、小型から中型のワークに対応する安定したフロアタイプのフライス盤で、最大2.250mmの垂直方向の移動が可能です。FBF-Sは、一般的な機械工学の用途に加えて、非常に柔軟な構成が可能なことから、現在では受託製造や、工具や金型の製作にも使用されています。 FBF-Sシリーズの強みである、オプションの振り子加工やNC回転テーブルとの組み合わせによる高い安定性とパワフルな駆動力は、スピンドルの稼働時間を大幅に向上させることでも実現しています。 FBF-Sモデルのフロア型フライス盤の標準装備。 3レンジクーリングギアボックス INA社製リニアガイドシステム 手動冷却式ミーリングヘッド ...

X軸移動距離: 300 mm - 12,000 mm
Y軸移動距離: 1,200, 1,400, 1,070 mm
Z軸移動距離: 1,800, 1,100, 1,500, 1,300 mm

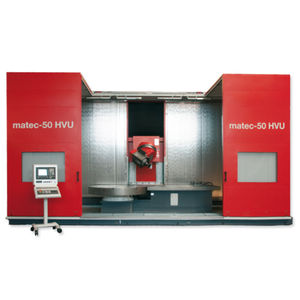

... HVU機は2軸のユニバーサルミリングヘッドを持ち、モータースピンドルを垂直から水平まで斜め45°に回転させます。 これにより、長尺ワークの4面加工が可能になり、一体型ロータリーテーブルを使用すれば5面加工も可能です。この場合、6軸がワークピースの厳しい加工タスクに対応します。 技術情報 最大トルク530 Nm 利点 重厚な寸法の2軸ユニバーサルスイベルヘッドは、多面加工における最大の汎用性を保証します。両軸は、位置決めと同時操作用に設計されています。 オプションのロータリテーブルにより、最大加工径2200mmまでのフライス・ターニングセンタまで拡張可能。 Y軸のどの位置でも、主軸中心からZ軸ガイドまでの距離が一定。その結果、Y軸を延長しても傾くことがなく、振動も増加しません。 お客様独自の個別ソリューションのための完璧な構成を持つモジュラー設計。 自動変換のためのスイベルテーブルやリニアセットなど、ユーザーによるマシンテーブルのバリエーション。 ツール交換システム（シャトル付きツールチェンジャー、丸型工具収納付きシャトル、サイドピックアップマガジン） ...

X軸移動距離: 3,000, 2,500 mm
Y軸移動距離: 1,000, 800 mm
Z軸移動距離: 900 mm

... XKA73シリーズ CNC 縦型ベッドフライス盤は、ハイデンハインドイツのリニアスケール、ACスピンドルモータ、ACサーボ駆動ユニットからなる閉ループサーボシステムを装備した可動式カラムベッドフライス盤です。 3 軸加工を同時に行うことができ、複雑な3 次元表面の加工の問題を解決することができます。 高剛性、高精度、優れた性能、高い信頼性、幅広い加工範囲などの特性を有し、工具マガジンとCNCロータリーテーブルを装備することができます。 この機械は、航空宇宙、海洋、軍事、自動車、軽工業、機械、金型などの産業における鉄金属および非鉄金属の加工に一般的に適用されます。 ...

... 機械 ノルマ L コレア範囲の 3 つのマシンは GNC ヒュパティアによって製造されています。. ベッドタイプXpertaとノーマと旅行列ノーマL. ...

X軸移動距離: 3,000, 3,500, 2,000 mm
Y軸移動距離: 2,000 mm
Z軸移動距離: 800 mm

... 高精度、高剛性、優れたアクセス性を誇るT型（ムービングコラム）マシンに、ロートランスレーションテーブルと高トルクビルトインスピンドルを搭載し、より優れた切り屑処理能力を発揮します。自動パレットチェンジャーシステムにより、生産性が大幅に向上します。真直度補正技術により、RAMの主軸の真直度、加工精度を保証します。 標準付属品 スピンドルとサーボモーターのパッケージ テレスコピックウェイカバー クーラントシステム チップドロア/コンベア オプション スピンドル＆サーボモーターパッケージ テレスコピックウェイカバー クーラントシステム チップドロア/コンベア ...
