容量性電圧分割器

... RGK型抵抗容量分圧器（RC分圧器）は、72.5～550kVの範囲の高圧ネットワークで使用されます。一次電圧を標準化された等価な二次電圧に分割し、メーター、測定装置、保護装置に使用されます。 RC分圧器の能動部は、容量性分圧素子と並列接続された抵抗性分圧素子で構成されています。能動部の長さは絶縁体の全長に沿って伸びているため、直線的な電圧分布が得られます。両素子は互いに校正されており、高電圧側から低電圧側へ正確な過渡電圧信号を供給します。RC分圧器は非常に高い周波数帯域幅を可能にし、直流電圧（DC）さえも測定できます。 調整および過電圧保護コンポーネントのような二次エレメントは、等価負担複製と共に端子ボックス内に配置されています。端子箱のカバープレートは横方向に開くことができます。測定ケーブルの接続ソケットは端子箱の底面にあります。 二次出力電圧の接続は、シールドされた測定ケーブルによるアナログ接続、または光ファイバーケーブルによるデジタル接続が可能です。RC分圧器は工場で校正され、指定の測定ケーブルと共に納入されます。 ...

... ROF型抵抗容量分圧器（RC分圧器）は、72.5～550kVの高電圧ネットワークで使用されます。一次電圧を標準化された同等の二次電圧に分割し、メーター、測定装置、保護装置に使用します。 RC分圧器の能動部は、容量性分圧素子と並列接続された抵抗性分圧素子で構成されています。能動部の長さは絶縁体の全長に沿って伸びているため、直線的な電圧分布が得られます。両素子は互いに校正されており、高電圧側から低電圧側へ正確な過渡電圧信号を供給します。RC分圧器は非常に高い周波数帯域幅を可能にし、直流電圧（DC）さえも測定できます。 RCデバイダーのアクティブ部分は密閉されているため、ヘッド部分の膨張ベローが温度変化によるオイルの体積変化を補正します。作動圧力はモニターユニットで視覚化されます。 300kV以上の電圧レベルでは、分周器のヘッド部にコロナリングを使用することで電界歪みを回避します。 調整および過電圧保護コンポーネントのような二次エレメントは、等価負担の複製と共に端子ボックスに配置されています。端子箱のカバープレートは横方向に開くことができます。測定ケーブルの接続ソケットは端子箱の底面にあります。 ...

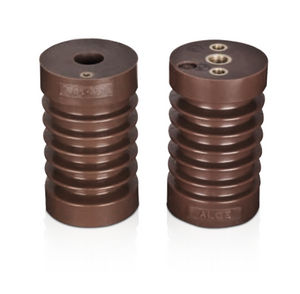

... 注文に必要な情報： 1 電圧検出システム：HRまたはLRMシステム。 2 公称電圧、Un（Umと異なる場合）。 3 接続用の同軸ケーブルの長さ。 4-インジケータの静電容量がIEC 61243-5と異なる場合は、インジケータの静電容量についてお知らせください。 アプリケーション 屋内電圧分圧器は、 相線上の電圧の存在を検出するために使用されます。 基本的な動作原理は、相 電圧の容量分割です。 電圧分圧器は、容量結合 電圧表示システムで使用されます。 これらは、-25 ...
