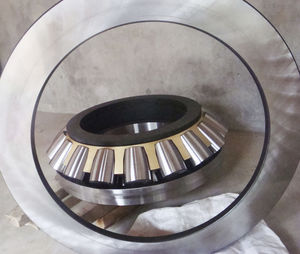

スラスト球面ころ軸受
{{#each product.specData:i}}
{{name}}: {{value}}
{{#i!=(product.specData.length-1)}}
{{/end}}
{{/each}}
{{{product.idpText}}}
{{#each product.specData:i}}
{{name}}: {{value}}
{{#i!=(product.specData.length-1)}}
{{/end}}
{{/each}}
{{{product.idpText}}}
タイプTSR自動調心ローラスラストベアリングは、低い摩擦と連続ローラ配置で高スラスト容量を達成するために設計されています。このベアリングタイプは、大きな荷重、ハウジング配置の確立または保持が難しい、またはシャフトぶれを経験している運用条件に適しています。 サイズ範囲: 110 mm~850 mm (4.3307インチ~33.4646インチ) 設計上の特性 球状輪郭ローラは、急角度位置に配置され、高スラスト荷重に対応し、中程度のラジアル荷重をサポートします。 ベアリングジオメトリおよび製造技術によりベアリングの摩擦が低くなります。 運用中のベアリング要素の内部自己調整は、衝撃または大きな荷重によって引き起こされるシャフトぶれおよびハウジングのひずみを補正します。 TSRの本質的なミスアライメントの補正は、装置設計者にハウジングフレームに複雑な一体鋳造品ではなく、溶接品を使用する機会を提供します。これにより製造コストが削減できます。鋳造部品が望まれているときに、自動調心スラストベアリングが指定されている場合には、配置の重要性は低くなります。 「E」スタイルは、高い動的定格荷重を許容する改良されたベアリングジオメトリおよび改善された潤滑特性を使用します。 利用例 噴出防止装置 分類器 押出機 ギアボックス 金属圧延装置/バックアップロール プレヒーターファン ポンプ ネジコンベヤ
タイプTSR自動調心ローラスラストベアリングは、低い摩擦と連続ローラ配置で高スラスト容量を達成するために設計されています。このベアリングタイプは、大きな荷重、ハウジング配置の確立または保持が難しい、またはシャフトぶれを経験している運用条件に適しています。 サイズ範囲: 110 mm~850 mm (4.3307インチ~33.4646インチ) 設計上の特性 球状輪郭ローラは、急角度位置に配置され、高スラスト荷重に対応し、中程度のラジアル荷重をサポートします。 ベアリングジオメトリおよび製造技術によりベアリングの摩擦が低くなります。 運用中のベアリング要素の内部自己調整は、衝撃または大きな荷重によって引き起こされるシャフトぶれおよびハウジングのひずみを補正します。 TSRの本質的なミスアライメントの補正は、装置設計者にハウジングフレームに複雑な一体鋳造品ではなく、溶接品を使用する機会を提供します。これにより製造コストが削減できます。鋳造部品が望まれているときに、自動調心スラストベアリングが指定されている場合には、配置の重要性は低くなります。 「E」スタイルは、高い動的定格荷重を許容する改良されたベアリングジオメトリおよび改善された潤滑特性を使用します。 利用例 噴出防止装置 分類器 押出機 ギアボックス 金属圧延装置/バックアップロール プレヒーターファン ポンプ ネジコンベヤ
... スラスト自動調心ころ軸受は、自動調心であるため、シャフトの角度のずれに影響されません。Eタイプは、さらに高い耐荷重設計とプレススチール製または真鍮製の保持器が特徴です。 状態説明 コンパクトな環境 高精度 高負荷 逆回転 産業 海洋 石油・ガス 鉄鋼・金属 公益事業 製品の特徴 ミスアライメントの補正ハウジングディスクの球面軌道面が角度誤差を補正 自動調心ころ軸受は、高いアキシャル荷重容量と最小限のラジアル荷重容量を提供 ...
... ハウジングワッシャーの軌道面は球面であり,その半径の中心はベアリング軸上に位置している。この設計は、ベアリングにセルフアライメント能力を提供します。接触角は約45°で、アキシアル荷重とラジアル荷重を少量から中程度まで受けることができる。スラスト自動調心ころ軸受は、低速から中速の回転数で高い荷重を支えることができる。 負荷容量が大きく、調心性があるため、射出成形機やクレーンフックなどの大型機械に多く使用される。保持器は、機械加工された高強度の真鍮やプレス鋼で作られている。 ...
... RKB自動調心ころスラストベアリングは、一方向の重いアキシャル荷重と同時にラジアル荷重を受けることができます。軌道面の設計により、自動調心性があり、シャフトのたわみやシャフトとハウジングの間のミスアライメントに影響されません。ベアリングのサイズによって、主に次の3つの構成で製造されています:EMタイプは、真鍮削り出しの一体型保持器が軸座に案内されているタイプ、EMEVOタイプは、真鍮削り出しの一体型保持器が軸に案内されており、軸力は保持器案内スリーブを介して伝達されるタイプ、EJタイプは高強度プレス鋼製保持器が軸座に案内されているタイプ。 EM型 ...
... スラスト自動調心ころ軸受は、分離可能な単一方向作用のアキシャルベアリングです。 -ミスアライメントを許容する -高いアキシャル荷重と一部のラジアル荷重に適する -比較的高い速度定格 -規格DIN728規格 -シリーズ: 29200, 29300, 29400 アプリケーション例 -重い縦型シャフト -射出成型機 -など ...
THB Bearings
... スラスト軸受は、軸方向の力に耐える特殊な軸受の一種です。 スラスト軸受は、2 つ以上のスラスト シートとより多くの転動体で構成されます。シャフトの洗濯機及びハウジングの洗濯機に分けられる推圧シートは鋼鉄か黄銅のおりによって、転がり要素固定されました。スラスト・ベアリングの多数は球のスラスト・ベアリングです。 スラスト・ベアリングのシャフトの洗濯機、ハウジングの洗濯機、おりおよび球は分かれています。シャフトの洗濯機は軸、軸受け家へのハウジングの洗濯機のマッチに一致させます。ハウジングの洗濯機と軸の間に整理があります; ...
... 自動調心ころスラストベアリングは、重いアキシアル荷重を収容することができます。ベアリングは、プレス鋼製ケージまたは機械加工された真鍮製のケージを備えています。 ...
KML MOTION INDUSTRIES CO. LTD
... 球面ころ軸受は、低摩擦の回転を可能にし、角度ミスアライメントを可能にする、スラスト型の転がり軸受です。 軸受は、ラジアル荷重と重い軸荷重を一方向に受けるように設計されています。 通常、これらのベアリングは、ハウジングワッシャに対してずれる可能性がある、シャフトワッシャのボア内の回転シャフトを支持します。 このミスアライメントは、ハウスクリッシャーの球状の内部形状のために可能である。 スラストベアリングは、シャフトワッシャー(多くの場合、「内側リング」と呼ばれるラジアルベアリング用)、ハウジングワッシャー(多くの場合、「外側リング」と呼ばれるラジアルベアリング用)、非対称ローラーおよびケージで構成されています。 ...
