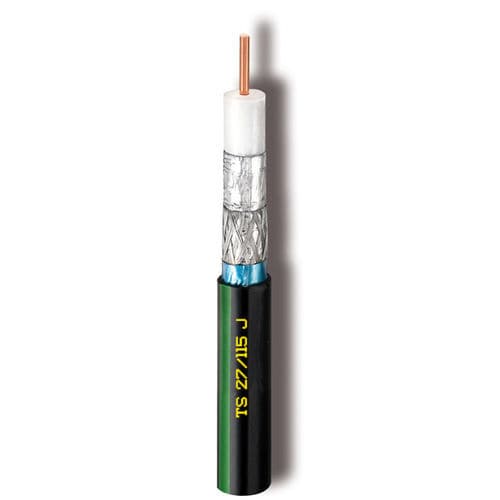

Coaxial electrical cable TS27/115J

dataTV antennainsulated

• Class CPR acc. to UE 305/2011 (DoP) : Fca • Availability : on demand • Application : DOCSIS 3.1 (Data Over Coax System) • acc. to Standard : EN50117-11-2 • CEI-UNEL 36762 • Reaction to Fire : EN50575 CONSTRUCTION DATA : • Inner Conductor : Ø mm : 2,70 • material : Cu • Dielectric : Ø mm : 11,50 • material : PEG • Film Foil Laminate : material : APAS • Braid : material : CuSn • Braid Optical Coverage : % : 64 • Diameter over Braid : Ø mm : 12,32 • Film Foil : material : APJ • Outer Sheath : Ø mm : 15,3 • material : PE PHYSICAL DATA : • Copper Content : kg/km : 83,1 • Cable Weight : kg/km : 188,4 • Min bending radius x 1/n : mm : 200 • Max.Tensile Strength : N : 800 ELECTRICAL DATA : • Impedance : Ohm : 75±2@200 MHz • Capacitance (@1kHz) : pF/m : 52 ± 2 • Velocity Ratio : % : 85 • Attenuation (at 20°C ) : • at 5 MHz : dB/100m : 0,78 • at 10 MHz : dB/100m : 1,0 • at 30 MHz : dB/100m : 1,34 • at 50 MHz : dB/100m : 1,73 • at 200 MHz : dB/100m : 3,53 • at 300 MHz : dB/100m : 4,34 • at 470 MHz : dB/100m : 5,53 • at 800 MHz : dB/100m : 7,4 • at 862 MHz : dB/100m : 7,71 • at 1000 MHz : dB/100m : 8,38 • at 1350 MHz : dB/100m : 9,92 • at 1750 MHz : dB/100m : 11,52 • at 2150 MHz : dB/100m : 12,8 • at 2400 MHz : dB/100m : 13,6 • at 3000 MHz : dB/100m : 15,4 • Structural return loss (SRL) : • at 5 - 470 MHz : dB : >25 • at 470 - 1000 MHz : dB : >24 • at 1000 - 2000 MHz : dB : >23 • at 2000 - 3000 MHz : dB : >22 • Transfer Impedance (Zt) : Class : A++ • 5 - 30 MHz : mOhm/m : 110 • at 1000 - 2000 MHz : dB : >105 • at 2000 - 3000 MHz : dB : >90 • DC Conductor Resistance inner/outer : Ohm/km : 3,4 / 3,5
