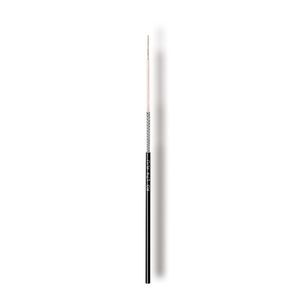

Coaxial electrical cable RG214/U

RFinsulatedround

• Availability : on demand • acc. to Standard : MIL-C-17 CONSTRUCTION DATA : • Inner Conductor : Ø mm : 2,25 7x0,75 • material : CuAg • Dielectric : Ø mm : 7,25 • material : PE • Braid : material : CuAg • Braid Optical Coverage : % : 95 • Diameter over Braid : Ø mm : 7,89 • Outer Sheath : Ø mm : 10,8 • material : PVC PHYSICAL DATA : • Copper Content : kg/km : 116,3 • Cable Weight : kg/km : 196,4 • Min bending radius x 1/n : mm : 50/100 • Max.Tensile Strength : N : 500 ELECTRICAL DATA : • Impedance : Ohm : 50±2 • Capacitance : pF/m : 100 ± 2 • Velocity Ratio : % : 66 • Attenuation (at 20°C ) : • at 50 MHz : dB/100m : 4,1 • at 200 MHz : dB/100m : 9,0 • at 300 MHz : dB/100m : 11,3 • at 470 MHz : dB/100m : 14,8 • at 800 MHz : dB/100m : 20,43 • at 1000 MHz : dB/100m : 23,6 • Structural return loss (SRL) : • at 30 - 300 MHz : dB : >23 • at 300 - 600 MHz : dB : >22 • at 600 - 1000 MHz : dB : >20 • Transfer Impedance (Zt) : Class : A++ • 5 - 30 MHz : mOhm/m : 85 • at 1000 - 2000 MHz : dB : >75 • at 2000 - 3000 MHz : dB : >75 • DC Conductor Resistance inner/outer : Ohm/km : 5,5 / 4,0 • Loop resistance : Ohm/km : 9,5 • Sheath Insulation Voltage : kV : 5,0
