Micropipette fabrication machine SCOPELINK

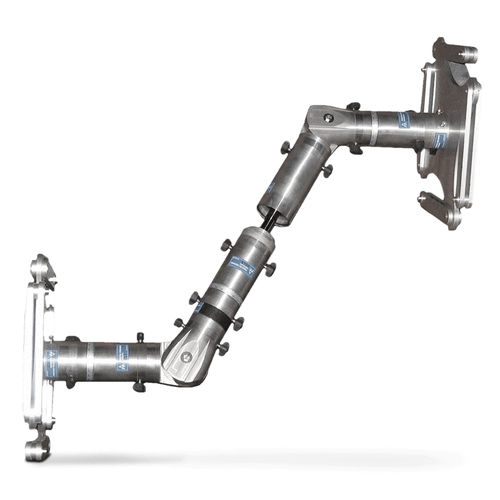

SCOPELINK MEASURING SYSTEM FOR SKETCHING FLANGE POSITIONS MEASURING SYSTEM FOR SKETCHING FLANGE POSITIONS SCOPELINK can be used wherever the determination of isometric data of precisely fitting pipeline connections (fitting pipes) has to be carried out locally. The isometry system consists of fixed and variable length elements, angle and twist elements, which are installed and locked between the connection points of the fitting pipe (e.g. flanges or open pipe ends). SCOPELINK MEASURING SYSTEM FOR SKETCHING FLANGE POSITIONS DISCOVER THE MEASURING SYSTEM FOR SKETCHING FLANGE POSITIONS The pipe isometry is determined via integrated transducers, whereby the installation position of the elements used is automatically taken into account. The measurement software is pre-installed on a robust outdoor notebook. Basic equipment and features Elektromechanisches Isometriersystem für die schnelle und präzise Vor-Ort-Vermessung geplanter Rohrverbindungen Nachbildung des Rohrverlaufs zwischen zwei Flanschen oder offenen Rohrenden mit Hilfe von fixen und variablen Längenelementen Wickel- und Rotationselementen Direkte Übertragung der Isometriedaten zur Werkstatt (z.B. über das Internet) ermöglicht auch bei großer Distanz zwischen Baustelle und Rohrwerkstatt eine zeitnahe Fertigung der Passrohre Outdoor-Notebook mit vorinstallierter Isometrier-Software Lieferung in robusten Hartschalenkoffern Additional equipment, options and accessories Schnelle und präzise Vermessung geplanter Rohrverläufe Anschlusselemente für Flansche und offene Rohrenden, fixe und variable Längenelemente, Winkel- und Verdrehelemente mit Messwertaufnehmern
