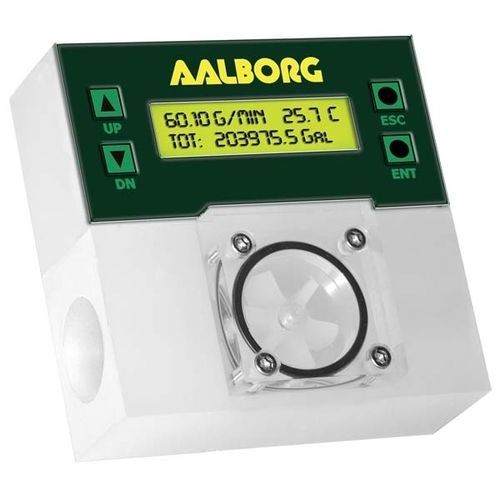

Medidor de vazão de rotor PWE

volumétricopara líquidosem material plástico

PWE medidor de pás para medição do fluxo de líquidos. Características de design oSuporta até 23 Unidades de Engenharia (incluindo uma Definida pelo Usuário) oDois Totalizadores programáveis (principal e piloto) indicam o volume total de líquido oLimites de alarme de fluxo alto e baixo programáveis com intervalo de atraso pré-definido oLimites de alarme de alta e baixa temperatura programáveis com intervalo de atraso predefinido (opcional) oDois conjuntos de saídas programáveis opticamente isoladas pelo usuário oUser selecionável (via jumpers) saídas analógicas 0-5 Vdc ou 4-20mA de fluxo e temperatura (opcional) oFlow Pulse output (3.3Vdc CIMOS) interface oDigital (RS-232 ou RS-485) oMulti-Drop Capacidade de até 256 unidades (opção RS-485) oExtensivo Autodiagnóstico com indicação LCD (opcional) teclado oLocal e visor LCD de 2x16 caracteres com luz traseira ajustável (opcional) oFechamento hermético às normas IP65 oFree AALBORG software de configuração e calibração (RS-232/RS-485) Princípios de Funcionamento O líquido que flui através da unidade faz com que a roda de pás gire. Como os ímãs embutidos na roda de pás giram além do sensor, são produzidos pulsos elétricos nos quais a freqüência é proporcional à vazão. O número de pulsos por intervalo de tempo desejado e o fator K (número de pulsos/Gallon) tornam possível calcular a vazão e o volume que passa através da unidade. A CPU e o condicionador de sinal da placa realizam um fluxo preciso e computação total, comunicação digital e fornecem sinais de saída analógicos de 0-5 Vdc ou 4-20 mA. A memória não-volátil armazena todas as variáveis específicas de hardware e ser programáveis, incluindo a tabela de linearização de fluxo.
