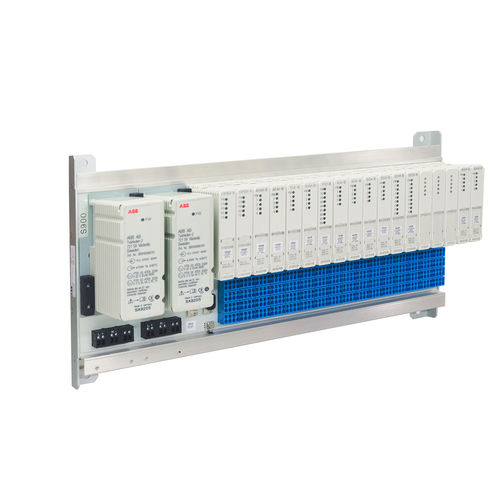

Sistema de entrada e saída analógico S900

fieldbusPROFIBUSserial

O S900 fornece todos os módulos de entrada e saída necessários para uma ligação intrinsecamente segura do sinal de campo. Os sinais de campo são amplificados em todos os módulos funcionais do S900, isolados electricamente, e depois emitidos através de um bus de série interno. Uma interface de comunicação converte os sinais digitalizados para os adaptar ao protocolo de bus de campo PROFIBUS DP-V1 normalizado. Os sistemas de controlo de processos de supervisão, sistemas DCS ou SCADA utilizam um barramento de campo intrinsecamente seguro para comunicar com a interface de comunicação. Uma única rede de fieldbus é suficiente para configurar os nós individuais de fieldbus, para o intercâmbio cíclico de dados, para todos os serviços acíclicos, e para a comunicação com instrumentos de campo compatíveis com HART®. Todos os módulos funcionais podem ser substituídos fácil e rapidamente na fase de instalação ou manutenção. Os módulos funcionais e as - opcionalmente redundantes - interfaces de comunicação dos sistemas podem ser removidos e ligados enquanto a operação está a decorrer. Isto não afecta a comunicação dos restantes módulos, mesmo que sejam colocados em áreas perigosas como a Zona 1 ou a Zona 2. Apenas a alimentação primária para os módulos de alimentação do tipo plug-in requer maior segurança EEx-e. Os mecanismos de desligamento encapsulados integrados permitem a troca de energia, ou seja, as unidades de fornecimento de energia podem ser substituídas sem interromper a energia primária. Devido aos seus poucos requisitos de espaço, ao seu design robusto e à sua caixa resistente em termos ambientais, o sistema de E/S S900 é a melhor solução para utilização no local, especialmente em áreas perigosas como a Zona 1 ou Zona 2.
