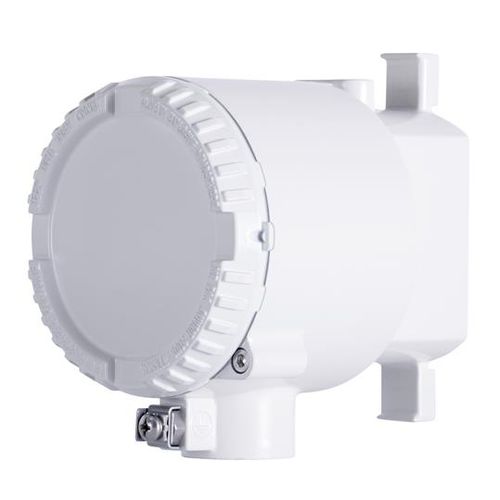

O interruptor eléctrico LMS200 é um interruptor de dois pólos e dois lançamentos accionado magneticamente. Quando o LMS200 é montado num indicador magnético de nível de líquido KM26, num interruptor de nível de gaiola da série LS ou numa câmara externa que contenha um flutuador magnético, pode detectar níveis altos ou baixos dentro de um recipiente.
O LMS200 consiste em dois interruptores de acção rápida operados por um mecanismo de actuação de precisão. O mecanismo de accionamento consiste em dois cames dispostos num conjunto de fuso. Um íman de haste é montado internamente num conjunto de fuso de forma a fazer com que o fuso rode quando um campo magnético de orientação adequada passa perto do interruptor. Um fluxo magnético KM26 que passe pelo LMS200 na direcção ascendente ou descendente fará com que o interruptor mude de estado. Após a passagem do float, o interruptor permanecerá no seu respectivo estado até que o float passe pelo interruptor na direcção oposta. A acção do interruptor é quebrar antes de fazer.
A acção única de acoplamento magnético elimina a necessidade de vedantes, diafragmas, molas ou tubos de binário. Não existe qualquer contacto físico entre o comutador e o processo. O acoplamento magnético também elimina a necessidade de ligações ao processo e assegura o isolamento total do processo.
Dados
interruptor DPDT de 10 amperes (contactos NA ou NF)
Conceito único de acoplamento magnético, eliminando o contacto directo com o processo
Não são necessárias tubagens ou válvulas de processo
Fácil montagem e ajuste; apenas é necessária uma pequena chave de fendas
Ponto de disparo infinitamente ajustável sem alterar a tubagem do processo
Resistente a vibrações
Design compacto
Adequado para aplicações a altas temperaturas
---
