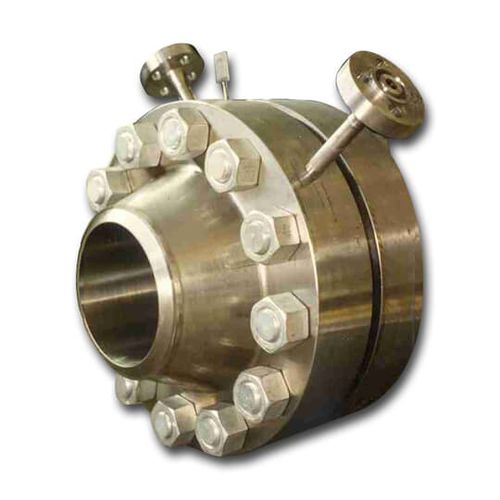

Flange de orifício FPD160

Uniões/Assemblagens de flanges Weld-in Orifice para encaixar entre flanges RF, FF ou RTJ. Os flanges de orifício incluem os pontos de roscagem DP e são fornecidos com a placa de orifício necessária, juntas, porcas, parafusos e parafusos de elevação, concebidos para medir o fluxo de líquidos, gases ou vapor limpos ou contaminados. A ABB FPD160 é uma gama de placas de orifícios de medição de caudal montadas em uniões de flanges de orifício soldadas com roscas de flange. As placas de orifício estão disponíveis com uma variedade de perfis para lidar com uma vasta gama de aplicações, desde fluidos limpos e líquidos de baixa viscosidade até fluidos sujos ou líquidos de alta viscosidade. Desenhos de placas de orifício: - Placa de orifício quadrado concêntrico para líquidos/ gases/vapor limpos - Placa de orifício de quarto de círculo para fluidos viscosos - Placa de orifício de entrada cónica para fluidos viscosos - Placa de orifício excêntrico para fluidos sujos - Placa de orifício segmental para fluidos sujos - Placa de orifício em suporte entre flanges de orifício RTJ Dados Uniões de Flange de Orifício prontas para soldadura directa em tubagem: - fitas posicionadas com precisão - completo com juntas, porcas e parafusos Equipado com placa de orifício para medição de baixo custo: - Placa de aço inoxidável 316 com flanges de aço carbono ou aço inoxidável - outros materiais disponíveis Concebidos e fabricados de acordo com as mais recentes normas: - placas segundo a norma ISO5167:2003 (outras normas de concepção disponíveis) - flanges em conformidade com a ASME B16.36 Gama de perfurações de flange / classificações disponíveis: - para revestimentos de flanges de perfil Elevado, Plano ou RTJ
