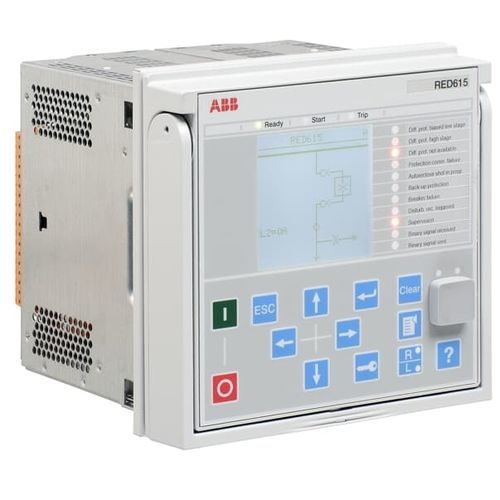

Relé de proteção IEC RED615

de fasepara transformadorpara montagem em painel

Устройство управления и дифференциальной защиты линии RED615 (МЭК) Идеальная селективность дифференциальной защиты, устанавливаемой по концам защищаемой линии RED615 – это интеллектуальное электронное устройство управления и пофазной дифференциальной защиты линии, устанавливаемое по концам защищаемой линии. Устройство предназначено для защиты, управления, измерения и контроля воздушных и кабельных линий в распределительных сетях энергообъектов и промышленных предприятий, включая радиальные, кольцевые и сложнозамкнутые сети, сети с включением источников распределенной генерации или без. RED615 также идеально подходит для дифференциальной защиты линии в случаях, когда в зону защищенной части линии входит трансформатор. Имеется пять стандартных конфигураций RED615. Устройство предназначено для применения в качестве основной защиты воздушных и кабельных линий, в сетях с изолированной нейтралью, в сетях с нейтралью, заземленной через активное сопротивление, в сетях с компенсированной или эффективно заземленной нейтралью, в зависимости от стандартной конфигурации. Два устройства RED615, соединенных каналом связи, образуют схему защиты с абсолютной селективностью. Защита кольцевых и сложных распределительных сетей обычно требует решений с абсолютной селективностью, такие решения также можно применять в радиальных сетях с включением источников распределенной генерации.
