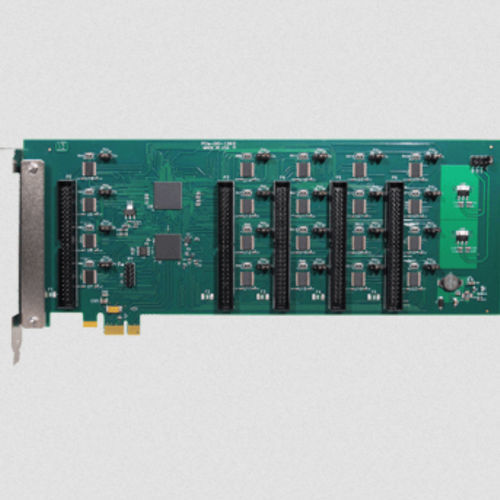

Placa de E/S digital PCIe-DIO-120

PCI ExpressFPGAde automação

-120, 96, ou 72 canais I/O's digitais de alta corrente -Geração IRQ a partir do Porto C bit 3 -Todas as linhas I/O amortecidas -Em cada grupo de 24 bits, portas de quatro e oito bits seleccionáveis independentemente como entradas ou saídas -Jumper seleccionável 10k ohm pull-up/pull-downs em linhas de E/S por portas de quatro e oito bit -Níveis lógicos de VCCIO (5V, 3.3V, 2.5V, 1.8V) seleccionáveis por jumper global -Tensão VCCIO disponível para o utilizador através de um fusível de 0,5A reinicializável por conector de 50 pinos -Portos de E/S globalmente tri-estatáveis através de software -Compatível com racks de E/S padrão da indústria como Grayhill, Opto 22, Western Reserve Controls, etc. -Fácil actualização de PCI-DIO-72, 96, ou 120 -Concebido, fabricado, apoiado e fabricado nos EUA OPÇÕES DE FÁBRICA -Funcionamento à temperatura industrial (-40°C a +85°C) cartões de E/S digitais de alta corrente PCI Express de 72, 96, ou 120 canais Este produto é uma placa PCIe DIO de pista x1 disponível em economia para modelos de alto desempenho que vão desde as linhas básicas 72-, 96, e 120 DIO até à detecção avançada de COS. A placa emula 8255 chips compatíveis utilizando tecnologia FPGA, fornecendo até 120 linhas DIO. As linhas DIO estão agrupadas em três portas de 8 bits: A, B, e C. Cada porta de 8 bits é configurada através de software para funcionar como entradas ou saídas. A porta C pode ser ainda dividida em duas nybbles de 4 bits através de software e configurada como entradas ou saídas. Todas as linhas DIO podem também ser tristuradas utilizando o correspondente comando de software.
