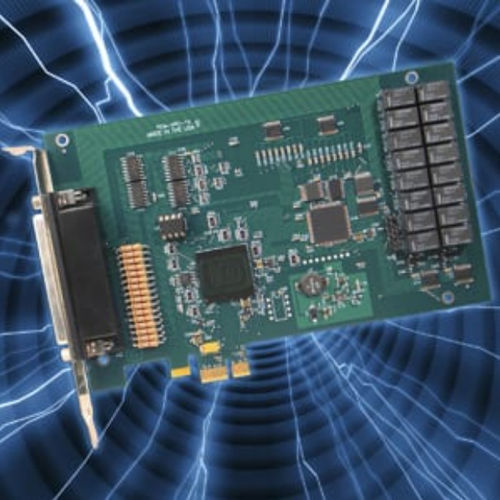

Placa de entrada digital PCIe-IIRO-16

com saída de reléPCI Express

-16 entradas digitais opticamente isoladas, não polarizadas -Filtros comutáveis nas entradas para ambientes electricamente ruidosos -Canal isolado opticamente para canalizar e canal para terra -Pode detectar mudança de estado de entrada e afirmar interrupção -16 saídas de relé electromecânicas -Detectado automaticamente sob Windows -Concebido, fabricado, apoiado e fabricado nos EUA OPÇÕES DE FÁBRICA -Funcionamento a temperatura prolongada (-40° a +85°C) -Versão compatível com RoHS Este produto é uma placa de entrada e saída digital isolada PCIe de pista x1 com capacidades de detecção de Mudança de Estado (COS). As entradas isoladas podem ser conduzidas tanto por CA como por CC e não são sensíveis à polaridade. Os sinais de entrada são rectificados por uma ponte de díodos e aplicados às entradas dos opto-isoladores. Uma resistência de 1,8k ohm em série proporciona uma limitação de corrente. Podem ser aceites saídas padrão de transmissores de controlo 12/24 AC, bem como tensões DC. A gama de tensões de entrada é de 3V a 31VDC (ou 40-10kHz RMS). Para alargar o intervalo de voltagem de entrada, podem ser ligadas resistências externas em série. As saídas de relé electromecânicas do PCIe-IIRO-16 são constituídas por dez saídas SPDT de forma C e seis do tipo SPST (normalmente aberto) de forma A. Os relés são todos desenergizados no momento da activação. Os dados para os relés são travados. O cartão tem 6,6 polegadas de comprimento e 4,2 polegadas de altura sentada. As ligações de E/S para esta placa são feitas através de um conector D-sub de 78 pinos. Um cabo em "Y" com fio redondo moldado é tipicamente utilizado para ligar esta placa a painéis terminais com dois conectores D-sub de 37 pinos.
