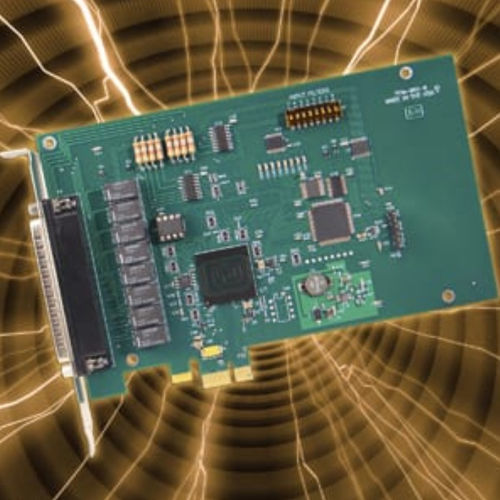

Placa de E/S digital PCIe-IIRO-8

com saída de reléPCI Express

-Oito entradas digitais isoladas opticamente, não polarizadas -Filtros comutáveis nas entradas para ambientes electricamente ruidosos -Oito saídas de relé electromecânicas -Canal isolado opticamente para canalizar e canal para terra -Pode detectar mudança de estado de entrada e afirmar interrupção -Detectado automaticamente sob Windows -Concebido, fabricado, apoiado e fabricado nos EUA OPÇÕES DE FÁBRICA -Funcionamento a temperatura prolongada (-40° a +85°C) -Versão compatível com RoHS Placa de E/S de relés PCI Express Isolated Este produto é uma placa de entrada e saída digital isolada PCIe de pista x1 com capacidades de detecção de Mudança de Estado (COS). As entradas isoladas podem ser conduzidas tanto por CA como por CC e não são sensíveis à polaridade. Os sinais de entrada são rectificados por uma ponte de díodos e aplicados às entradas dos opto-isoladores. Uma resistência de 470 ohm em série proporciona uma limitação de corrente. Podem ser aceites saídas padrão de transmissores de controlo de 12/24 AC, bem como tensões DC. A gama de tensões de entrada é de 5V a 24V (rms). Para alargar a gama de voltagem de entrada, pode ligar resistências externas em série. As saídas de relé electromecânicas do PCIe-IIRO-8 são constituídas por cinco saídas SPDT de formulário C e três do tipo SPST de formulário A (normalmente aberto). Os relés são todos desenergizados no momento da activação. Os dados para os relés são travados. O cartão tem 6,6 polegadas de comprimento e 4,2 polegadas de altura sentada. As ligações de E/S para esta placa são feitas através de um conector D-sub macho de 37 pinos. Um cabo de fita pode ser utilizado para ligar esta placa a painéis de terminação.
