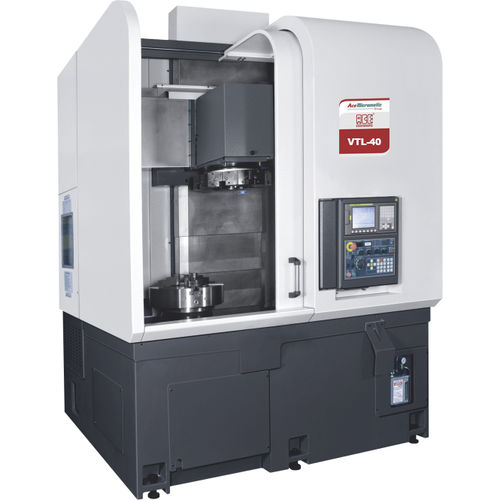

Torno CNC VTL-40

verticalde 2 eixospara peças de grande diâmetro

Ace Vertical turning center combina potência, rigidez e versatilidade com aumento de capacidade. O amplo acesso à zona do mandril facilita a carga e descarga de peças. As guias de movimento linear nos eixos X e Z garantem um melhor posicionamento e repetibilidade. Esta máquina é ideal para tornear componentes pesados e de grande diâmetro como rodas volantes, tambores de freio, engrenagens de grandes dimensões, etc. A máquina é propícia para facilitar a carga e descarga de componentes pesados. Esta máquina ocupa um espaço menor do que uma máquina de torneamento horizontal que pode tornear peças de tamanho comparável. Fuso O fuso tipo cartucho é montado e testado em um ambiente controlado de sala limpa. A configuração do rolamento confere uma rigidez muito elevada ao conjunto do fuso, tanto no sentido axial como radial. Os rolamentos são lubrificados com graxa para toda a vida. Um motor de fuso de alto torque fornece potência para a remoção de estoques pesados. Eixos Os eixos X e Z possuem fusos de esferas retificados de precisão de grande diâmetro, suportados em cada extremidade por rolamentos de esferas de classe de precisão. Os fusos de esferas são pré-tensionados para minimizar o efeito do crescimento da temperatura. As guias de movimento linear de alta resistência são amplamente espaçadas para garantir a estabilidade. Os fusos de esferas e as guias lineares são protegidos com a ajuda de coberturas telescópicas. A lubrificação dosadora automática é fornecida tanto nas guias lineares como nos fusos de esferas. Embreagem de disparo de sobrecarga A embreagem de sobrecarga é fornecida em ambos os eixos para minimizar os danos causados em caso de acidente. O contrapeso hidráulico é fornecido para o eixo z para contrabalançar o efeito da gravidade na unidade de deslizamento, garantindo assim a máxima disponibilidade do torque do motor para corte. Também ajuda a evitar a queda do deslizamento em caso de disparo da embreagem do eixo Z.
