Eretor para tuneladora Tunnelift

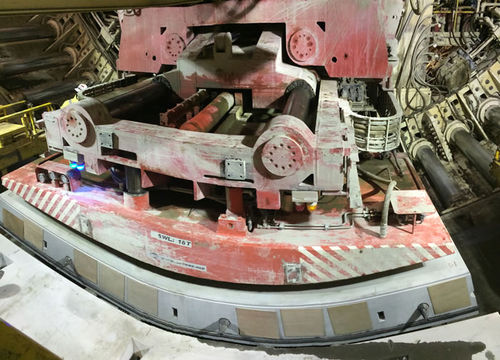

O ACIMEX, líder na movimentação industrial de cargas pesadas, é um especialista no fabrico e concepção de montagens de segmentos. Peça uma cotação para um modelo de montador com alto valor técnico acrescentado que corresponda às suas expectativas. O montador de segmentos ACIMEX opera em túneis e lida com a preensão, posicionamento e depósito de segmentos padrão e invertidos. Localizado atrás da cabeça de perfuração TBM, dentro da blindagem, o montador é conectado às colunas TBM por dois cilindros para posicionar o segmento em X, Y e Z para formar um anel. Este dispositivo de manuseio, que pode girar através de 360°, proporciona uma ótima segurança em ambientes extremos. Equipado com 2 ventosas laterais fixadas sob o chassis e uma ventosa central com movimento hidráulico vertical, o montador de segmentos ACIMEX funciona através de uma bomba de vácuo montada sobre um pêndulo e uma junta rotativa para a chegada do vácuo. O chassi pode ser girado e os internos podem ser ajustados até +/-5°. O montador está também equipado com 3 válvulas de vácuo solenóides e 6 sensores de vácuo e pressão (três interruptores de vácuo de 4-20 mA e 3 manómetros). Finalmente, deve-se notar que a tensão de alimentação para este dispositivo de manipulação certificado CE é de 400V trifásico e sua capacidade máxima de carga é de 20 toneladas. Os montadores de segmento ACIMEX são utilizados nas maiores máquinas de construção de túneis do mundo Em 2013, a NFM Technologies recorreu à perícia técnica do ACIMEX encomendando um montador construído à medida para a construção do anel de betão no maior TBM construído em França (15,08 m de diâmetro). Como questão de interesse, a maior montadora já construída foi também fabricada pela empresa.
