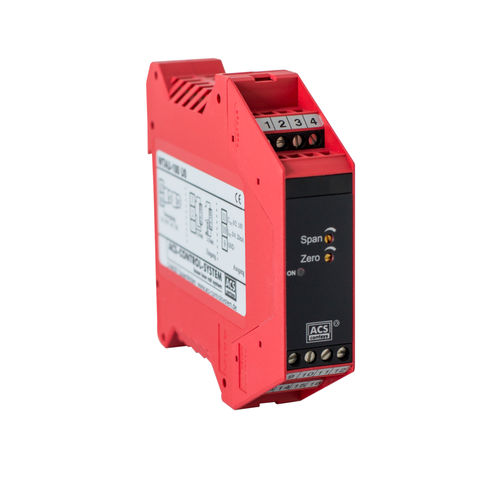

Conversor de sinal TRANSCONT WTAU-100-U0

O conversor de sinal Pt100 Transcont WTAU-100-U0 é utilizado para converter um sinal de resistência Pt100 isolado galvanicamente num sinal standarizado e para ajustar está no valor zero e/ou span. Função O conversor de sinal Pt100 Transcont WTAU-100-U0 foi concebido para montagem em fixação ferroviária de acordo com a norma DIN EN 50022 - 35. Devido à ampla alimentação de entrada integrada para tensões de alimentação de 20...253V AC e DC, o conversor de sinal é adequado para ser utilizado em todas as redes internacionais de alimentação de energia actuais. A activação do dispositivo é assinalada por um LED verde integrado frontal. Dentro da caixa, os diferentes sinais de entrada e saída podem ser definidos por dip switches em combinações arbitrárias. O sinal de resistência Pt100 é alimentado para a entrada do conversor de sinal e é transferido galvanicamente isolado para a fase de saída. O intervalo de temperatura é pré-seleccionado em zero e span pelos interruptores de mergulho e pode ser ajustado com precisão pelo potenciómetro de corte frontal a zero no intervalo de -100K...+35K e no span no intervalo de 25K...660K.
