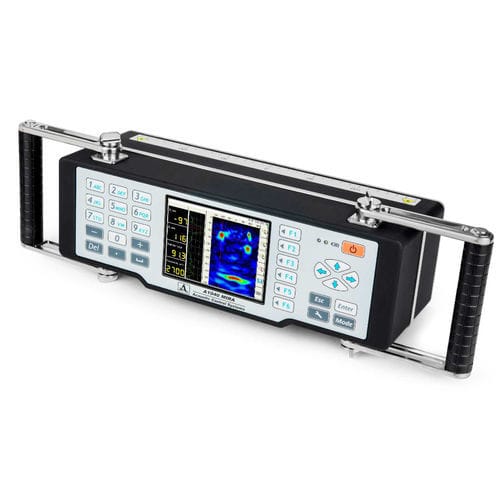

Detector de falhas por ultrassom A1040 MIRA

para imagiologia 3Dpara estrutura de concretoportátil

O DETECTOR DE DEFEITOS ULTRA-SÓNICO PULSO-ECO - TOMÓGRAFO PARA A AVALIAÇÃO DA QUALIDADE DAS INFRA-ESTRUTURAS DE BETÃO COM IMAGIOLOGIA 3D DO VOLUME DE INSPECÇÃO Um tomógrafo ultrassónico portátil foi concebido para a obtenção de imagens da estrutura interna do betão num acesso unilateral O tomógrafo representa uma unidade de medição totalmente autónoma para a recolha e o processamento tomográfico dos dados obtidos. A unidade de medição contém um conjunto de antenas matriciais de 48 (12 blocos, cada um contendo 4 elementos) transdutores de banda larga de frequência de lei de ondas de cisalhamento com contacto de ponto seco e pontas cerâmicas resistentes ao desgaste. Assim, podem trabalhar com superfícies rugosas durante muito tempo. Cada transdutor está equipado com uma suspensão de mola independente, permitindo assim a inspeção em superfícies irregulares. A frequência nominal do conjunto é de 50 kHz. A interface do instrumento permite trabalhar com feixes de laser que são projectados na superfície do objeto de teste. Assim, o operador pode manter corretamente um passo de deslocamento do conjunto de antenas durante um diagnóstico técnico completo do objeto de ensaio. O corpo leve e portátil e uma pega reposicionável permitem trabalhar convenientemente com o instrumento em superfícies horizontais, verticais e no telhado. Uma escala de referência na parte inferior do corpo do instrumento foi concebida para uma localização conveniente dos defeitos relativamente ao dispositivo da antena. Um ecrã TFT grande e luminoso e um teclado permitem ajustar facilmente o instrumento ao objeto de ensaio, selecionar os modos de funcionamento necessários e realizar uma inspeção, observando os resultados obtidos, o que permite a sua análise inicial.
