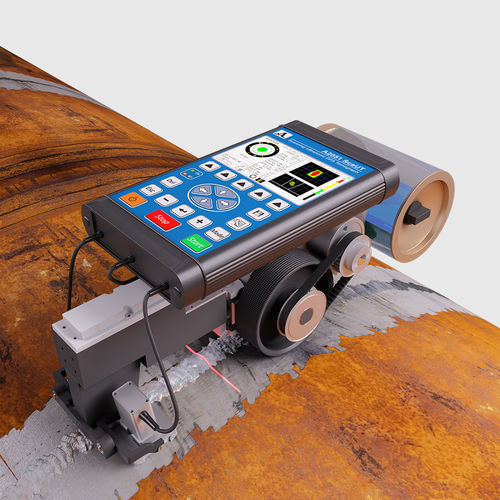

Sistema de inspeção ultrassônico A2051 ScaUT
de espessurapara tubos soldados

sistema de inspeção ultrassônico
sistema de inspeção ultrassônico
sistema de inspeção ultrassônico
sistema de inspeção ultrassônico
sistema de inspeção ultrassônico
sistema de inspeção ultrassônico
Guardar nos favoritos
Comparar


Características

Tecnologia
ultrassônico
Tipo
de espessura
Aplicações previstas
para tubos soldados

Descrição

O sistema A2051 ScaUT é composto por dois conjuntos de antenas de múltiplos elementos para transmitir e receber as ondas ultra-sónicas e um algoritmo de Abertura de Focalização Digital (DFA) concebido para maximizar a sensibilidade ultra-sónica do sistema para identificar falhas, classificar tipos de falhas e determinar a área de secção transversal equivalente e a inspeção completa do cordão de soldadura. Proporciona um contacto acústico constante com um caudal reduzido capaz de inspecionar não menos de dez metros lineares de soldadura com um único depósito de material de acoplamento. O fluxo constante de material de acoplamento é fornecido através dos injectores incorporados no conjunto de antenas. O canal ótico laser mede continuamente a posição dos conjuntos de antenas em relação ao eixo da soldadura. Uma roda magnética, acionada pelo motor interno, permite uma deslocação segura ao longo do percurso de 360° da superfície exterior do tubo. Um sensor inclinómetro 3D e o sistema de posicionamento global (GPS) "GLONASS Galileo" incorporado permitem a georreferenciação dos dados recolhidos. As capacidades completas de controlo remoto do sistema através de uma plataforma Bluetooth permitem vigiar o processo de inspeção em áreas ruidosas e controlar o movimento do scanner. A conformidade com os protocolos de inspeção locais e a lista de defeitos detectados são mostrados no ecrã integrado.., A bateria integrada de polímero ferroso de lítio fornece energia contínua durante quatro horas com um único ciclo de recarga de 15 minutos. Aplicações A utilização do sistema de scanner A2051 ScaUT destina-se a automatizar inspecções de soldaduras complexas de estruturas de aço/metal com uma espessura variável entre 4 e 40 mm e com um raio de curvatura mínimo (para a face exterior) de 300 mm.

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da ACS-Solutions GmbH
