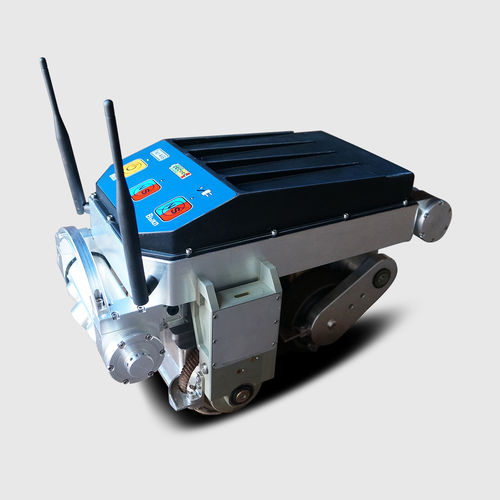

Sistema de escaneamento para inspeção A2072 IntroScan
ópticoultrassônicoem linha

sistema de escaneamento para inspeção
sistema de escaneamento para inspeção
sistema de escaneamento para inspeção
sistema de escaneamento para inspeção
Guardar nos favoritos
Comparar


Características

Aplicações
para inspeção
Tecnologia
óptico, ultrassônico
Configuração
em linha
Comprimento

310 mm
(12 in)

Largura

230 mm
(9 in)

Descrição

O scanner pode ser inserido através das escotilhas de esgoto disponíveis, linhas de velas de ignição a partir de DN 300 mm, orifícios de acesso 320х240 mm. A inspeção em linha das condutas é efectuada sem operações de limpeza adicionais, na medida em que o scanner se desloca num percurso ao longo da conduta, passando pelas áreas contaminadas. Inspeção do metal de base e das juntas soldadas dos elementos da tubagem utilizando um sistema de televisão-ótica (inspeção visual e dimensional) e conjuntos de antenas com transdutores acústicos com ponto de contacto seco (inspeção ultra-sónica de onda guiada, onda horizontal de cisalhamento; onda SH). A unidade de inspeção ultra-sónica baseia-se em transdutores ultra-sónicos com ponto de contacto seco (DPC) que permitem a transmissão e receção de ondas ultra-sónicas na parede do tubo sem contacto com o líquido - apenas por meio de fricção entre o protetor cerâmico do transdutor e a superfície metálica. Um conjunto de 32 transdutores DPC forma um conjunto de antenas (AA) em fase na direção desejada e forma ondas ultra-sónicas guiadas na parede do tubo. A gama de frequências é de 20 a 80 kHz (procura de defeitos com uma altura de mais de 10% da espessura da parede do tubo, o comprimento efetivo da inspeção é de até 4 000 mm). O sistema de televisão-ótica do scanner permite um exame visual durante a inspeção em linha. O sistema de televisão-ótica inclui uma câmara HD com uma matriz de 5 megapixéis e uma lente de câmara com um ângulo de captação de 180 graus, dois projectores LED e um mecanismo de varrimento do módulo num plano vertical. A taxa de bits de vídeo, tendo em conta a capacidade da ligação de rádio, é de até 20 fotogramas por segundo. Proporciona uma eficiência potencial de exame visual de até 5 metros lineares por minuto.

---
