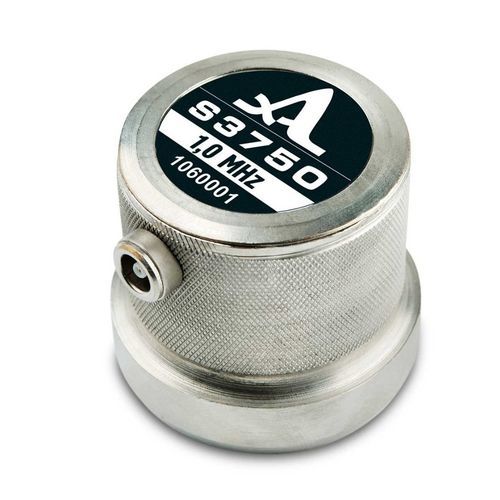

Transdutor de ultrassom monocristal S3750

piezoelétricode feixede onda longitudinal

Transdutor ultrassónico monocristalino de feixe normal para transmissão e receção de ondas ultra-sónicas longitudinais O transdutor ultrassónico de cristal único S3750 é utilizado para efetuar medições de espessura de paredes e deteção de falhas ultra-sónicas em materiais metálicos, plásticos e compostos através da transmissão e receção de ondas ultra-sónicas longitudinais. O transdutor pode ser utilizado como parte de medidores de espessura ultra-sónicos e detectores de falhas no modo pulso-eco. O transdutor pode ser acionado pelos seguintes instrumentos ACS: A1211 Mini A1212 Master A1214 Expert A1550 Introvisor A1525 SOLO Tipo de transdutor - elemento único, piezoelétrico Tipo de modo de onda gerado - Longitudinal Frequência nominal - 1 MHz Diâmetro efetivo da abertura do transdutor - 30 mm Tempo de atraso no protetor do transdutor - 0,1 µs Capacidade eléctrica do elemento piezoelétrico - 5200 ± 200 pF Tensão máxima do impulso de excitação, V - ± 250 V Gama de temperaturas de funcionamento - -20...+50°C Tipo de conetor - LEMO00.250 Dimensões - 36 × 40 mm Peso - 220 g
