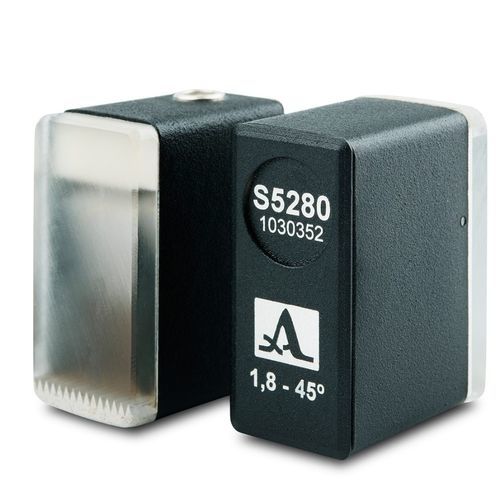

Transdutor de ultrassom de feixe angular S5280-1030352

piezoelétricopor ondas de cisalhamento

Transdutor ultrassónico de feixe angular para transmissão e receção das ondas de cisalhamento ultra-sónicas O transdutor ultrassónico de feixe angular S5280 é utilizado para efetuar a deteção de defeitos ultra-sónicos em materiais metálicos, plásticos e compósitos através da transmissão e receção de ondas de cisalhamento ultra-sónicas. O transdutor pode ser utilizado como parte de detectores de defeitos ultra-sónicos em modo pulso-eco. O transdutor pode ser acionado pelos seguintes instrumentos ACS: - A1212 Master - A1214 Expert - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Tipo de transdutor - feixe angular, piezoelétrico Ângulo nominal do feixe - 45°C Frequência nominal - 1,8 MHz Diâmetro efetivo da abertura do transdutor - 18 mm Capacidade eléctrica do elemento piezoelétrico - 3500 ± 50 pF Tensão máxima do impulso de excitação, V - ± 250 V Gama de temperaturas de funcionamento - -20...+50°C Tipo de conetor - LEMO00.250 Dimensões - 24 × 27 × 23 mm Peso - 40 g
