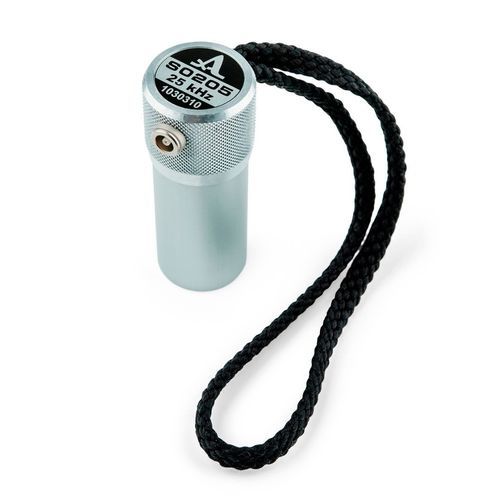

Transdutor ultrassónico de baixa frequência para transmissão e receção de ondas ultra-sónicas longitudinais
Um transdutor ultrassónico de uso geral S0205 pode ser aplicado em ensaios ultra-sónicos de vários materiais e produtos para avaliar as suas propriedades físicas e mecânicas utilizando a transmissão e receção de ondas ultra-sónicas longitudinais. O transdutor pode ser utilizado como parte de detectores de defeitos ultra-sónicos de baixa frequência em modo eco-impulso ou de aparelhos de ensaio de velocidade de impulso ultrassónico em modo de transmissão direta.
O transdutor pode ser acionado pelos seguintes instrumentos ACS:
- A1560 Sonic-LF
- A1220 MONOLÍTICO
Tipo de transdutor - Piezoelétrico com contacto líquido, baixa frequência, impulso curto, baixo ruído
Tipo de modo de onda gerado - Longitudinal
Frequência nominal - 25 ± 5 kHz
Tempo de atraso no protetor do transdutor - 0,2 ms
Diâmetro efetivo da abertura do transdutor - 25 mm
Capacidade eléctrica do elemento piezoelétrico - 12500 ± 1000 pF
Tensão máxima do impulso de excitação, V - ± 250 V
Tipo de conetor - LEMO00
Dimensões totais - 69 х d28 mm (31 mm no conetor)
Peso - 150 gr
---
