Conjunto de transdutores ultra-sónicos de baixa frequência para a transmissão através de estruturas de betão espessas por meio da transmissão e receção de ondas ultra-sónicas longitudinais
Um conjunto de transdutores de baixa frequência de uso geral com a frequência nominal de 50 KHz para a transmissão ou receção de ondas ultra-sónicas em materiais com elevada dispersão (betão, madeira, pedras, etc.).

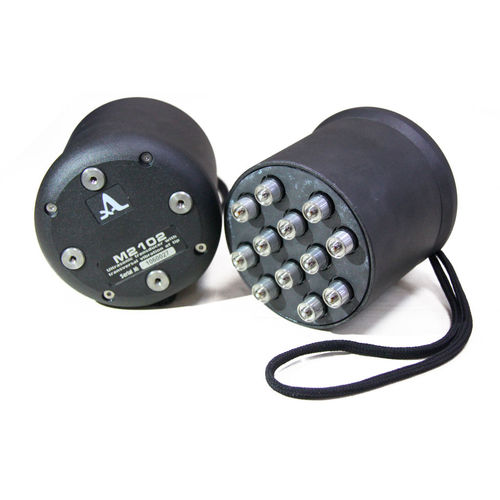

O conjunto de 12 elementos DPC permite a transmissão ou receção de ondas ultra-sónicas horizontais de cisalhamento. Um par de M2102 permite a transmissão através de componentes muito espessos (até 5 metros).
O transdutor pode ser acionado pelos seguintes instrumentos ACS:
- A1560 Sonic-LF
- A1220 MONOLÍTICO
Tipo de transdutor - Conjunto de transdutores de contacto de ponto seco
Modo de onda gerada - cisalhamento horizontal
Frequência nominal - 50 KHz
Largura de banda - 10 a 100 KHz
Capacidade - 3.500 pF ± 100 pF
Tensão máxima de impulso (bipolar) - 400 V (pico a pico)
Tipo de conetor - Lemo00
Gama de temperaturas - -20 a +50ºC
Dimensões - 139,5 х 105,5 х 83,5 mm
Peso - 1,1 kg
---
