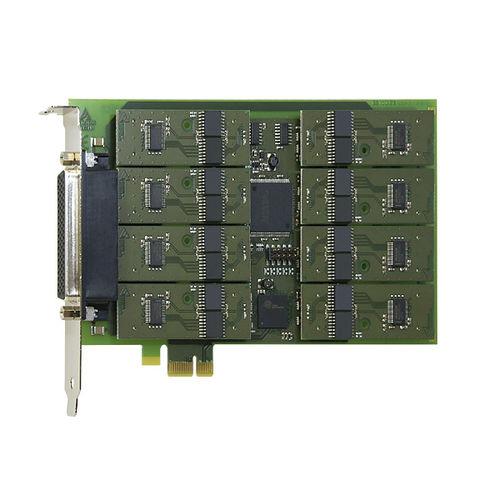

Placa de interface PCI Express APCIe-7300

serialindustrial

A interface PCI-Express APCIe-7300 é configurada através da inserção de módulos SI que a placa identifica automaticamente. A interface pode ser configurada através de módulos nos seguintes modos: RS232, RS422, RS485 (com isolamento ótico) e loop de corrente de 20 mA. A placa é especialmente adequada para aquisição de dados e controlo de processos industriais, para ligação direta de sensores, para sistemas multi-utilizadores, como interface PLC, para aplicações multidrop, para controlo de modems e impressoras, etc. A placa de comunicação APCIe-7300 é configurada através da inserção de módulos SI que a placa identifica automaticamente. A interface pode ser configurada através de módulos nos seguintes modos: RS232, RS422, RS485 e loop de corrente (com isolamento ótico). Os módulos SI com isolamento ótico permitem uma proteção os módulos SI com isolamento ótico permitem uma proteção até 1000 V para utilização em ambientes ruidosos onde podem ocorrer loops de terra. As linhas de E/S estão protegidas contra curto-circuitos, transientes rápidos, descargas electrostáticas e EMI de alta frequência. A interface é suportada por uma memória intermédia FIFO de 128 bytes para enviar e receber dados e garante um funcionamento fiável a taxas de transferência elevadas. Características Adaptador de comunicação assíncrona Montagem modular através de módulos SI: 1 tomada para interface série de 1 porta Pode ser configurado como RS232, RS422, RS485, 20 mA Loop de corrente (ativo, passivo), com isolamento ótico através de módulos SI separados Endereçamento automático através da BIOS Identificação automática do módulo UART 16C950, compatível com 16C450 memória intermédia FIFO de 128 bytes para envio e receção de dados Taxa de transferência programável
