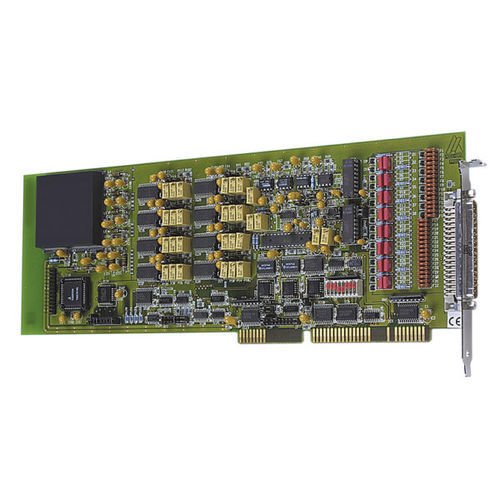

Placa de E/S analógica PA 311-16-8

TTLcom 8 saídas analógicasISA

A placa ISA de entrada/saída analógica PA 311-16-8 tem 16 entradas SE/diferenciais, 16 bits, 8 saídas analógicas, 16 bits, e 24 E/S TTL. Foi especialmente concebida para aplicações de controlo de processos industriais e de medição industrial, como, por exemplo, para dispositivos de teste automático, controlo de processos químicos ou medição de corrente em ambientes industriais adversos. Inclui um CD-ROM com controladores para Windows e exemplos de programação. Características Entradas analógicas 8 canais de extremidade simples/4 canais diferenciais ou 16 canais de extremidade simples/8 canais diferenciais resolução de 16 bits Tempo de conversão: 10 µs Proteção contra sobretensão ± 20 V Gama de entradas: 0-10 V, ± 10 V programável por software, 0-20 mA opcional Filtro passa-baixo e entradas de corrente como opção Ganho: 1, 2, 10 livremente programável através de software para cada canal ou livremente através de resistência Acesso DMA para aquisição de dados analógicos 3 temporizadores: temporizador 0 e temporizador 1 apenas para a aquisição analógica, temporizador 2 programável como contador de tempo cíclico Aquisição analógica Um único canal, vários canais, vários canais através de lista de varrimento Aquisição analógica automática através do controlo do temporizador cíclico Aquisição através de lista de varrimento: até 16 entradas com ganho, canal, unipolar/bipolar Aquisição accionada por software ou temporizador Interrupção: fim de canal único, fim de multicanal, fim de lista de varrimento
