Conversor de sinal incremental MSX-RDC-17

digital

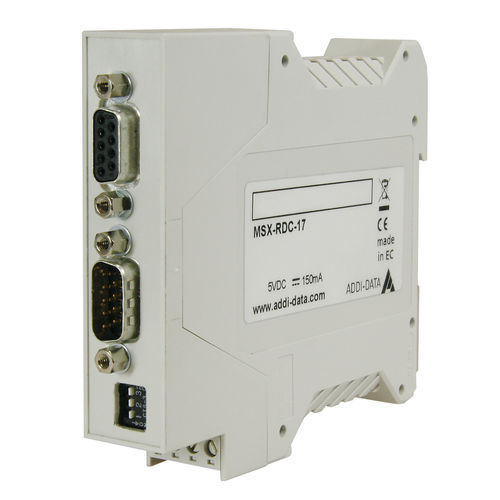

O conversor resolver-para-digital MSX-RDC-17 é um dispositivo para alimentação e aquisição de um resolver. Converte o valor de posição fornecido pelo resolver num sinal de saída digital incremental. A resolução da saída do codificador incremental pode ser definida utilizando o interrutor na parte frontal do MSX-RDC-17. O MSX-RDC-17 é um dispositivo para alimentação e aquisição de um resolver. Converte o valor de posição fornecido pelo resolver num sinal de saída digital incremental. A resolução da saída do encoder incremental pode ser definida utilizando o interrutor na parte frontal do MSX-RDC-17. Características Fonte de alimentação Tensão nominal: 5 V Saída/entrada do resolvedor Frequência: 10 kHz Saída do codificador incremental Sinais de saída: incremental A+, A-, B+, B-, Index+, Index- Tipo de saída: diferencial, RS422 Resolução: 10-/12-/14-/16-bit Conector de alimentação eléctrica Para a alimentação eléctrica do MSX-RDC-17, é fixado um terminal de parafuso de 4 pinos no lado inferior da caixa. Os pinos de terra e de alimentação estão ligados internamente entre si. Para reduzir o fluxo de corrente nos terminais, ligue os quatro pinos externamente uns aos outros! Conector do resolvedor O resolver tem de ser ligado ao conetor fêmea D-Sub de 9 pinos na parte da frente do MSX-RDC-17. Interruptor Na parte frontal do MSX-RDC-17, está instalado um painel de interruptores com três interruptores. Os interruptores 1 e 2 são usados para definir a resolução da saída do codificador incremental. O interrutor 3 permite-lhe reiniciar o MSX-RDC-17. Para fazer um reset, é necessário ligar o interrutor 3 durante um curto período de tempo e depois voltar a desligá-lo.
