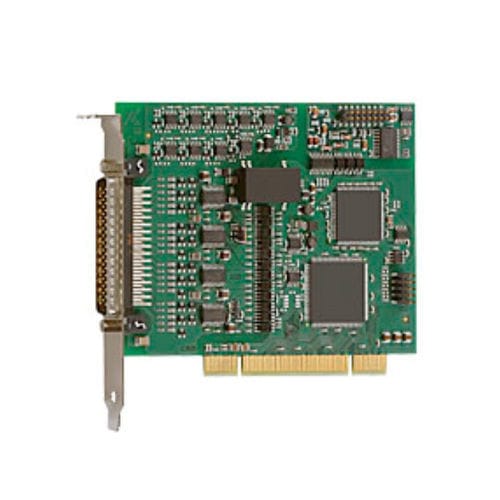

Placa de E/S digital APCI-3200

analógicacom 8 entradascom 4 entradas digitais

A placa de medição de temperatura PCI APCI-3200 tem 16/8/4 canais para termopares ou 8 entradas para detectores de temperatura por resistência (RTD). Cada canal pode ser configurado para termopares, RTD ou como um canal analógico de entrada de tensão. Além disso, a placa possui 8 fontes de corrente independentes para detectores de temperatura por resistência (RTD) e uma fonte de corrente para a compensação da junção fria. Caraterísticas PCI 3,3 V ou 5 V Cada canal pode ser configurado para termopares, RTD ou como um canal analógico de entrada de tensão - 16 entradas analógicas para tipos de termopares J, K, T, E, R, S, B, N - ou 8 entradas analógicas dif. para a aquisição dos detectores de temperatura por resistência (Pt100) - ou 16 entradas analógicas de tensão diferencial SE/8, ± 1,25 V 8 fontes de corrente independentes para os detectores de temperatura por resistência (RTD) e uma fonte de corrente para a compensação da junção fria Compensação da junção fria (em painel de terminais de parafuso separado) Calibração do ganho e do desvio Linearização através de tabela e cálculo para termopares dos tipos J, K, T, E, R, S, B, N e RTDs Ganho programável precisão de 16 bits com taxa de amostragem do conversor de 20, 40, 80 ou 160 Hz (taxa de amostragem superior a pedido) 4 entradas digitais, 24 V e 3 saídas digitais, coletor aberto, opticamente isoladas Endereço base e canais IRQ definidos através da BIOS Caraterísticas de segurança Isolamento ótico de 1000 V Distância de rastejamento IEC 61010-1 Diagnóstico: deteção de curto-circuitos e de rutura de linha, consoante o tipo de sensor utilizado Proteção contra sobretensão (±30 V) e EMI de alta frequência Software
