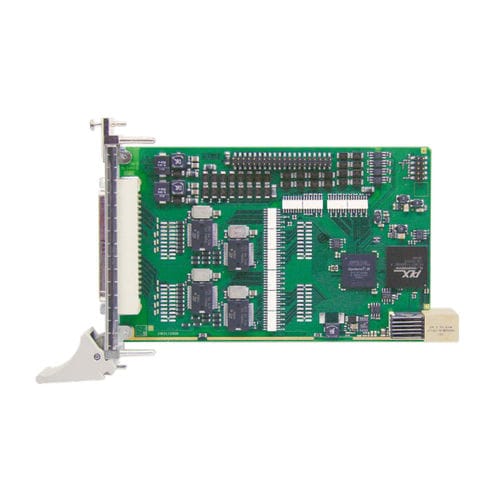

Cartão CompactPCI digital CPCIs-1532

serial

A placa CompactPCI Serial 32 digital I/O CPCIs-1532 tem 16 entradas digitais, 24 V, e 16 saídas digitais (11 - 36 V). 15 entradas são interruptíveis. O canal 0 pode ser utilizado como entrada de contador de 16 bits (até 100 kHz). A placa destina-se à placa de E/S industrial, pelo que todas as entradas são filtradas e protegidas contra tensão inversa. A tensão nominal é de 24V. As entradas e saídas estão opticamente isoladas até 1000 V e protegidas contra transientes rápidos, sobretensão, descarga eletrostática e EMI de alta frequência. A placa tem uma gama de temperaturas alargada de -40 °C a +85 °C. Características Entradas 16 entradas opticamente isoladas, 24 V incl. 15 entradas interruptíveis O canal 0 pode ser utilizado como uma entrada de contador de 16 bits (até 100 kHz) Proteção contra tensão inversa Tensão nominal: 24V Todas as entradas são filtradas Saídas 16 saídas opticamente isoladas, 11 a 36 V Corrente de saída por canal 500 mA Corrente total: 3 A tip. (com fusível através de resistência PTC) Watchdog para repor as saídas a "0" No arranque, reposição das saídas a "0" Limite de corrente: ~1,5 A por 8 canais (através de PTC) Corrente de curto-circuito por saída ~1,5 A tip Fusível auto-rearmável (fusível eletrónico) Proteção contra sobretemperatura e sobretensão saídas de alimentação de 24 V com díodos de proteção e filtros Alimentação de tensão externa de 24 V protegida e filtrada Lógica de paragem, quando a tensão de alimentação externa desce abaixo de 7 V
