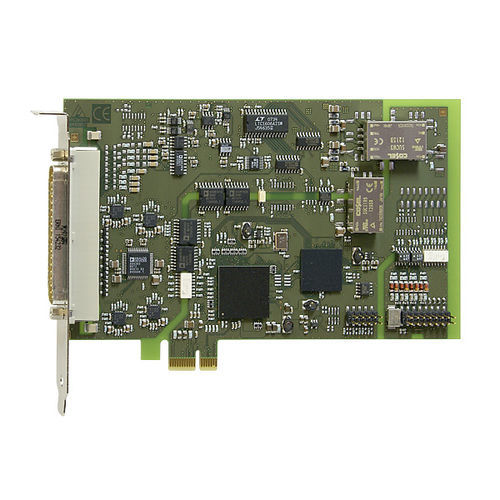

Placa de aquisição PCI-Express APCIe-3123

analógicadigitais16 bits

A placa de E/S analógica PCI-Express APCIe-3121 tem 8 SE e 4 entradas diferenciais, 8 ou 4 saídas analógicas, 16 bits e 8 E/S digitais. A placa é especialmente adequada para aplicações no controlo de processos industriais, tecnologia de medição e monitorização, por exemplo, para aquisição de dados multicanal, para o controlo de processos químicos, para a aquisição de dados de sensores, medição de corrente, etc., no ambiente industrial agressivo. Entradas analógicas Taxa de transferência: 100 kHz Gamas de entrada: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opção) livremente programável através de software para cada canal Ganho PGA x1, x2, x5, x10 livremente programável através de software para cada canal DMA PCI Express para aquisição de dados analógicos Proteção contra sobretensão Filtros de entrada: 159 kHz Aquisição analógica Um único canal, vários canais, vários canais através de lista de varrimento Aquisição analógica automática através de controlo de temporizador cíclico Aquisição através de lista de varrimento: até 16 entradas com ganho, canal, unipolar/bipolar Aquisição acionada através de software, temporizador, evento externo Funções de acionamento: Disparo por software ou disparo externo: a aquisição analógica (simples ou sequencial) é iniciada através da comutação de sinal de 0 V para 24 V na entrada digital 0. Interrupção: fim do canal único, fim do multicanal, fim da lista de varrimento Saídas analógicas Saídas de tensão ou corrente Tensão de saída: ± 10 V, 0-10 V (através de software) Tensão de saída após reinicialização: 0 V Cada saída tem a sua própria linha de terra (sem isolamento ótico) Corrente de saída ± 5 mA máx. para saídas de tensão Saídas de corrente: 0-20 mA, carga mín. 10 Ω, carga máx. 560 Ω, a 20 mA Filtros EMI
