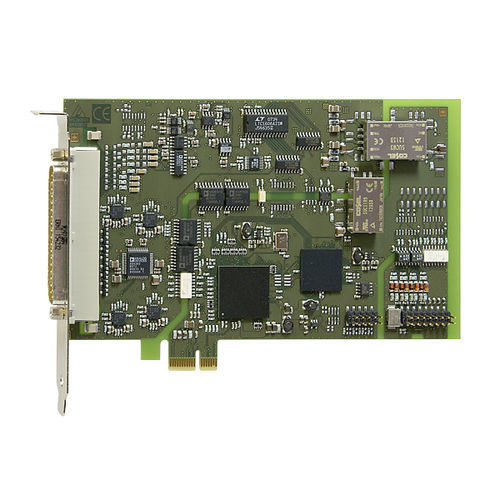

Placa de aquisição PCI Express APCIe-3126

analógicadigitais16 bits

A placa de E/S analógica PCI-Express APCIe-3126 possui 16 entradas SE com uma frequência de aquisição de 200 kHz, 8 saídas analógicas de 16 bits, 8 E/S digitais isoladas de 24 V e 24 E/S TTL adicionais. A placa é especialmente adequada para aplicações no controlo de processos industriais, tecnologia de medição e monitorização, por exemplo, para aquisição de dados multicanal, para o controlo de processos químicos, para a aquisição de dados de sensores, medição de corrente, etc., no ambiente industrial adverso. Entradas analógicas Isolamento ótico: 500 V Taxa de transferência: 200 kHz Gama de entradas: 0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, 0-1 V, ± 1 V, 0-20 mA (opção); livremente programável para cada canal através de software Ganho: PGA x1, x2, x5, x10; livremente programável para cada canal através de software DMA PCI Express para aquisição de dados analógicos Proteção contra sobretensão Filtros de entrada: 159 kHz Aquisição analógica Um canal, multi-canal, multi-canal através de lista de sequência Aquisição analógica automática através de controlo de temporizador cíclico Aquisição através de lista de sequência: até 16 entradas com ganho, canal, unipolar/bipolar Aquisição acionada através de software, temporizador, evento externo Funções de acionamento: Disparo por software ou disparo externo: a aquisição analógica (simples ou sequencial) é iniciada através da comutação do sinal de 0 V para 24 V na entrada digital 0. Interrupção: fim do canal único, fim do multicanal, fim da lista de varrimento Saídas analógicas Saídas de tensão Gama de saída: ± 10 V, 0-10 V (comutável através de software) Tensão de saída após reinicialização: 0 V Cada saída tem a sua própria linha de terra (sem isolamento ótico) Corrente de saída ± 5 mA máx. para saídas de tensão Filtros EMI
