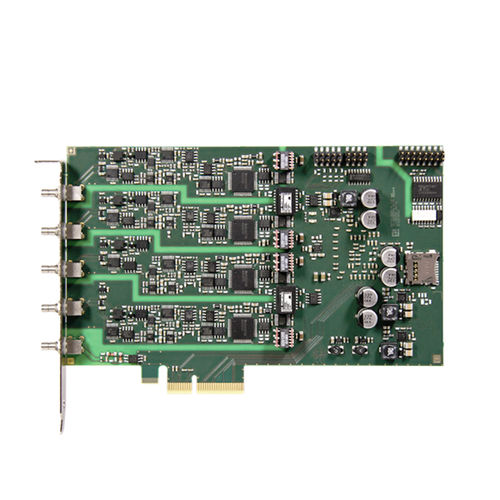

Placa de aquisição PCI Express APCIe-3660

analógicadigitais

A placa de medição analógica e de vibrações PCI-Express APCIe-3660-4 possui 4 entradas SE/diff. (+/-) com uma frequência de amostragem até 4 MHz para aquisição simultânea e 4 E/S digitais, 24 V. Estão disponíveis 4 fontes de corrente para a ligação direta de sensores ICP™ (circuito integrado piezoelétrico). A placa é especialmente adequada para a medição de ruído e vibrações em ambientes industriais agressivos Caraterísticas Gama alargada de temperaturas de funcionamento: -20 °C a +85 °C Entradas analógicas 4 entradas SE ou dif. (+/-) (via conetor SMB) 1 conversor A/D por canal: Aquisição simultânea em todas as entradas analógicas Frequência de amostragem: 125 kHz, 250 kHz, 500 kHz, 1 MHz, 2 MHz, 4 MHz Gama de entrada: ± 10 V, ± 1 V Acoplamento: AC, DC, GND (programável para cada canal) Proteção contra sobretensão Isolamento ótico entre canais analógicos e do PC (1000 V) Filtros anti-aliasing como filtros digitais integrados, a frequência de corte muda de acordo com a frequência de amostragem, ajuste automático à frequência de Nyquist Filtros analógicos com frequência de corte fixa (3 MHz) 1 fonte de corrente por canal para alimentação do sensor IEPE (4 mA a 26 V) entrada de disparo de 24 V (via conetor SMB) Modos de entrada Modo simples: Lê um único valor analógico Modo cíclico (paragem automática): Inicia a aquisição analógica através do software, pára a aquisição quando o número configurado de valores é atingido, os valores analógicos estão disponíveis no buffer do software Modo cíclico (buffer em anel): Inicia a aquisição analógica através do software, aquisição contínua até à paragem do software, os valores analógicos estão disponíveis na memória intermédia do software
