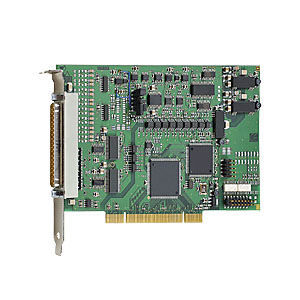

A placa de entrada analógica PCI APCI-3001 tem 16/8/4 SE ou 8/4 entradas diferenciais, 12 bits, e 8 E/S digitais, 24 V. A placa é especialmente adequada para aplicações no sector do controlo de processos industriais, tecnologia de medição e monitorização, por exemplo, para aquisição de dados multicanal, para o controlo de processos químicos, para a aquisição de dados de sensores, etc., no ambiente industrial agressivo.
Entradas analógicas
Taxa de transferência: 100 kHz
Tensão de entrada: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opção), livremente programável através de software para cada canal
Ganho PGA x1, x2, x5, x10 livremente programável através de software para cada canal
PCI-DMA para aquisição de dados analógicos
Aquisição analógica
Um canal, vários canais, vários canais através de lista de varrimento
Aquisição analógica automática através de controlo de temporizador cíclico
Aquisição através de lista de varrimento: até 16 entradas com ganho, canal, unipolar/bipolar
Aquisição acionada através de software, temporizador, evento externo
Funções de acionamento:
- Acionamento por software ou
- Disparo externo: a aquisição analógica (simples ou
ou de varrimento) é iniciada através da comutação de sinal a partir de 0 V
Interrupção: Fim do canal único, fim do multicanal, fim da lista de varrimento
Digital
Caraterísticas de segurança
Isolamento ótico 500 V min
Distância de rastejamento IEC 61010-1
Proteção contra sobretensão ± 40 V
Proteção contra EMI de alta frequência
Filtros de entrada: 159 kHz
Neutralização do ruído da alimentação do PC
Aplicações
Controlo de processos industriais
Medição e monitorização industrial
Aquisição de dados multicanal
Controlo de processos químicos
---
