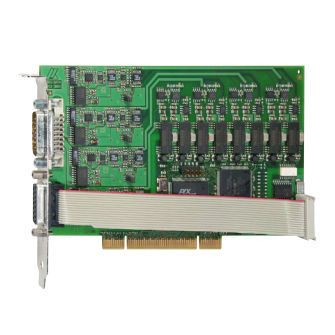

Placa de entrada analógica APCI-3003

digitalserialcom 4 entradas digitais

A placa de entrada analógica rápida APCI-3003 permite-lhe adquirir a altas taxas de amostragem enquanto converte 4 canais em simultâneo. A placa tem 4 entradas diferenciais e cada canal tem o seu próprio conversor A/D. As 4 entradas estão equipadas com isolamento galvânico até 1000 V. PCI 3,3 V ou 5 V Caraterísticas Entradas analógicas Frequência de amostragem: 400 kHz por entrada Conversão simultânea de 4 canais Gamas de entrada: 0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, 0-1 V, ± 1 V livremente programável via software para cada canal Entrada de corrente: 0-20 mA (opção), pode ser combinada com entradas Amplificação PGA x1, x2, x5, x10 livremente programável via software para cada canal Aquisição analógica Diferentes modos de entrada para aquisição analógica: 1) Modo simples 2) Modo de varrimento 3) Modo de sequência 4) Modo de atualização automática Funções de acionamento : Acionamento por software ou acionamento externo: a aquisição analógica a aquisição analógica (simples ou sequencial) é acionada por comutação do sinal de 0 V a 24 V na entrada digital. entrada digital. Memória FIFO DMA PCI E/S digital As E/S digitais de 24 V permitem uma boa relação sinal/ruído e uma grande distância entre o emissor do sinal e o sistema de aquisição de dados 4 entradas digitais, 24 V, opto-isoladas 4 saídas digitais, 24 V, opto-isoladas Temporizador Temporizador como contador de tempo cíclico Caraterísticas de segurança Para maior proteção em ambientes industriais ambientes industriais isolamento galvânico de 1000 V Distância de fuga IEC 61010-1 Proteção contra sobretensão ±40 V Proteção contra interferências de alta frequência Filtros de entrada
