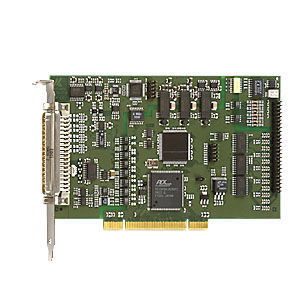

Placa de entrada analógica APCI-3016

TTL8 entradas digitaiscom 8 saídas digitais

As placas de entrada analógica PCI APCI-3016 têm 16 SE ou 8 entradas diferenciais, 16 bits e 200 kHz de débito. Além disso, a placa está equipada com temporizador/contador, watchdog e 8 E/S digitais, 24 V e 24 E/S TTL. Está disponível em 2 versões: A placa é especialmente adequada para aplicações no sector do controlo de processos industriais, tecnologia de medição e monitorização, por exemplo, para a aquisição de dados multicanal, para o controlo de processos químicos, para a aquisição de dados de sensores, medição de corrente, etc., em ambientes industriais adversos. Caraterísticas Taxa de transferência: 200 kHz Entradas de tensão: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, livremente programáveis através de software para cada canal Entradas de corrente: 0-20 mA (opção) podem ser combinadas livremente com entradas de tensão Ganho PGA x1, x2, x5, x10 livremente programável através de software para cada canal Aquisição analógica Diferentes modos de entrada: 1) Modo simples 2) Modos de varrimento 3) Modos de sequência 4) Modo de atualização automática Funções de acionamento: - Disparo por software ou - disparo externo: a aquisição analógica (simples ou sequencial) é iniciada através do sinal na entrada digital 0 de 0 V a 24 V FIFO integrado (para 512 valores analógicos) PCI-DMA para aquisição de dados analógicos Porta1: entradas / Porta2: saídas / Porta3: E/S Todas as E/S estão a 5 V através de resistências pull-up Programação fácil através de comandos de leitura e escrita de E/S Temporizador/Contador Caraterísticas de segurança Para maior proteção em ambientes industriais ruidosos Isolamento ótico 1000 V min. Distância de rastejamento IEC 61010-1 A parte do circuito da aquisição analógica está separada da parte do circuito da função digital
