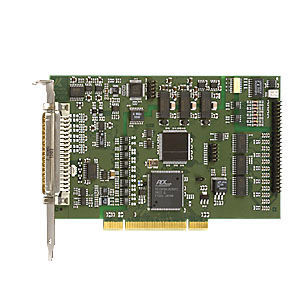

Placa de aquisição PCI APCI-3116

analógicadigitais12 bits

As placas de E/S analógicas PCI APCI-3116 têm 16/8 SE ou 8/4 entradas diferenciais com uma resolução de 16 bits e uma taxa de transferência de 200 kHz. As 4 saídas analógicas têm uma resolução de 12 bits. Além disso, a placa tem 8 E/S digitais, 24 V e 24 E/S TTL. A placa é especialmente adequada para aplicações no sector do controlo de processos industriais, tecnologia de medição e monitorização, por exemplo, para aquisição de dados multicanal, para o controlo de processos químicos, para a aquisição de dados de sensores, medição de corrente, etc. Taxa de transferência: 200 kHz Tensão de entrada: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opção), livremente programável através de software para cada canal Entradas de corrente: 0-20 mA (opção) podem ser combinadas livremente com entradas de tensão Ganho PGA x1, x2, x5, x10 livremente programável através de software para cada canal Aquisição analógica Diferentes modos de entrada: 1) Modo simples 2) Modos de varrimento 3) Modos de sequência 4) Modo de atualização automática FIFO integrado (para 512 valores analógicos) PCI-DMA para aquisição de dados analógicos Saídas analógicas Tempo de configuração 15 µs typ Tensão de saída após reset: 0 V Cada saída tem a sua própria linha de terra (sem isolamento ótico) Gama de tensões de saída: -10 V até + 10 V Corrente de saída: ± 5 mA Corrente de curto-circuito: ± 20 mA e/S digital de 24 V Porta0: saídas / Porta1: entradas / Porta2: E/S Todas as E/S estão a 5 V através de resistências pull-up Programação fácil através de comandos de leitura e escrita de E/S Temporizador/Contador Isolamento ótico 1000 V min. Distância de rastejamento IEC 61010-1. A parte do circuito da aquisição analógica está separada da parte do circuito da função digital
