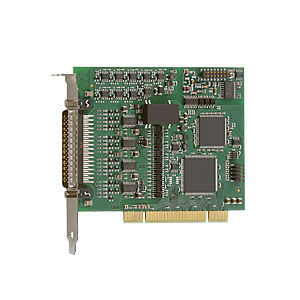

Placa de aquisição PCI APCI-3600

analógicadigitais

A placa de medição de ruído e vibração PCI APCI-3600 foi especialmente desenvolvida para processos acústicos em aplicações de teste no ambiente industrial. Possui 8 entradas SE/dif. (+/-), 24-bit, 8 fontes de corrente para a ligação de sensores ICPTM, 8 entradas digitais e 8 saídas digitais, 24 V. 4 entradas de cronómetro (RS485) permitem a contagem paralela de rotações. As 8 entradas analógicas SE/diff. (+/-) têm 1 conversor A/D por canal e permitem uma amostragem simultânea com uma frequência entre 2 kHz e 200 kHz. Está disponível um filtro antialiasing para evitar erros de amostragem. Além disso, a placa está equipada com um ganho programável por software de 1 a 10, bem como um acoplamento de entrada para AC, DC, GND. Descrição Os processos acústicos no domínio dos ensaios não se limitam à medição do ruído e das vibrações. É por isso que a placa PCI multifuncional APCI-3600 da ADDI-DATA realiza quase todas as tarefas de medição adicionais com base num PC, graças às suas numerosas funções adicionais. 4 entradas de contagem (até 1 MHz com profundidade de 32 bits) para aplicações que requerem a determinação exacta de coordenadas. Fonte de corrente para sensores ICP™ Modo síncrono (em cascata) de múltiplos APCI-3600 por mestre/acionador E/S digitais Módulo de memória SDRAM que permite taxas de transferência até 24 MB/s. Para uma rápida integração da placa em máquinas de teste especiais, a placa é fornecida com controladores e exemplos de programação. Especificações técnicas Entradas analógicas (para todas as versões) Frequência de amostragem configurável entre 2 e 200 kHz Relação sinal/ruído > 105 dB Um conversor A/D por canal: aquisição simultânea em todas as entradas analógicas
