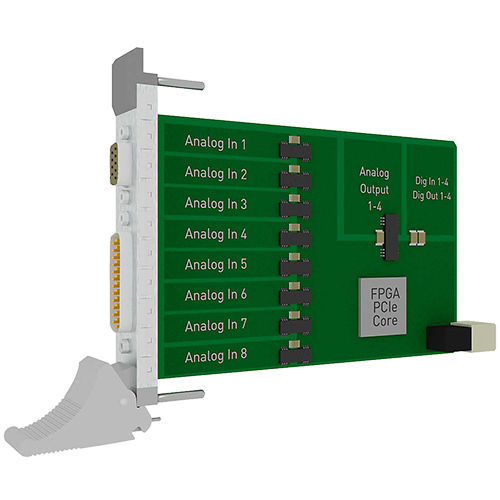

Placa de aquisição CompactPCI CPCIs-3131

PICMGanalógicadigitais

A placa CompactPCI Serial CPCIs-3131 é uma placa multifunções rápida e altamente precisa. Cada uma das 8 entradas tem um conversor A/D próprio, a resolução é de 24-bit. Na CPCIs-3131, não só a parte analógica e digital estão opticamente isoladas, mas também todos os canais analógicos estão separados uns dos outros. Outros circuitos de proteção completam a resistência às interferências da placa e oferecem uma excelente proteção para a sua aplicação em ambientes industriais adversos. CompactPCI Série (PICMG CPCI-S.0 R1.0) Entradas analógicas: 8 entradas SE/dif., isoladas opticamente 1000 V Isolamento ótico entre canais 500 V resolução de 24 bits Taxa de transferência: máx. 100 kHz, programável para cada canal Tensão de entrada: PGA: 1, 10, 100, 100 unipolar: 0-10 V, 0-1 V, 0,01 V, 0-0,01 V bipolar: ±10 V, ±1 V, ±0,1 V, ±0,01 V Entradas de corrente: 0-20 mA, programável por software para cada canal Ganho PGA x1, x10, x100, x1000 programável por software para cada canal Aquisição analógica: Estão disponíveis diferentes modos de aquisição: 1) Modo simples, 2) Modo de varrimento 3) Modo de sequência 4) Modo de atualização automática FIFO integrado DMA PCI-Express para aquisição de dados analógicos Interrupção MSI Saídas analógicas: Saída simultânea através de DMA 4 saídas analógicas, opticamente isoladas resolução de 16 bits, tempo de configuração 18 µs máx. (tensão em passos de 10 V) Tensão de saída após reset: 0 V Cada saída tem a sua própria linha de terra (sem isolamento ótico) Corrente de saída ±20 mA Corrente de curto-circuito: em preparação Gama de tensões de saída: 0-10 V, ± 10 V, 0-5 V, ± 5 V 0-20 mA, 4-20 mA, 0-24 mA
