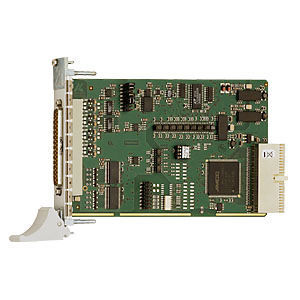

A placa de E/S analógica CompactPCI CPCI-3120 tem 16 entradas diferenciais SE/8, de 16 bits, com uma taxa de transferência de 100 kHz. As 8 saídas analógicas têm uma resolução de 14 bits. Todas as linhas de saída estão protegidas contra curto-circuitos e equipadas com filtros EMI. Cada saída tem a sua própria linha de terra. O temporizador de 24 bits pode ser utilizado como contador cíclico ou como watchdog. A placa é especialmente adequada para aplicações no sector do controlo de processos industriais, tecnologia de medição e monitorização, por exemplo, para aquisição de dados multicanal, para o controlo de processos químicos, para a aquisição de dados de sensores, etc.
Caraterísticas
Pode ser inserida em sistemas PXI, com funcionalidade restrita
Entradas analógicas:
16 entradas de terminação simples/8 entradas diferenciais ou 8 entradas de terminação simples/4 entradas diferenciais
resolução de 16 bits
Isolamento ótico de 500 V
Taxa de transferência: 100 kHz
Tensão de entrada: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opção) livremente programável através de software para cada canal
Ganho PGA x1, x2, x5, x10 livremente programável através de software para cada canal
PCI DMA para aquisição de dados analógicos
Proteção contra sobretensão
Filtros de entrada: 159 kHz
Aquisição analógica:
Um canal, vários canais, vários canais através de lista de varrimento
Aquisição analógica automática através de controlo de temporizador cíclico
Aquisição através de lista de varrimento: até 16 entradas com ganho, canal, unipolar/bipolar
Aquisição acionada através de software, temporizador, evento externo
Funções de acionamento:
- Disparo por software ou
- disparo externo: a aquisição analógica (simples ou sequencial) é iniciada através da comutação de sinal de 0 V para 24 V na entrada digital 0.
Interrupção: Fim de simples, Fim de multicanal, Fim de lista de varrimento
Saídas analógicas
---
