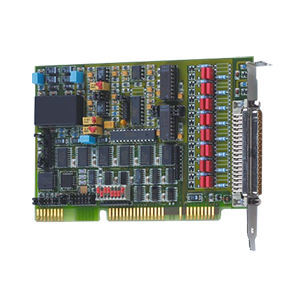

Placa de entrada analógica PA-302

TTLde 8 canaisISA

A placa ISA de entrada analógica PA-302 tem 16/8 SE/diferencial, entradas de 12 bits. Foi especificamente concebida para aplicações de controlo de processos industriais e de medição industrial, tais como dispositivos de teste automático, controlo de processos químicos ou medição de corrente em ambientes industriais adversos, e inclui uma série de dispositivos de segurança. Inclui um CD-ROM com controladores para Windows e exemplos de programação... Entradas analógicas Taxa de transferência de dados para um canal: 125 kHz Gamas de entrada: 0-10 V, ±10 V, 0-5 V, ±5 V selecionável através de jumper, 0(4)-20 mA opcional (opções DC e SC) Ganho INA (amplificador de instrumentação), ajustável através de jumper ou resistência Endereçamento através de interruptores DIP 3 x temporizador de 16 bits (82C54): Temporizador 0: apenas para a aquisição analógica; Temporizador 1 e Temporizador 2: como contadores de tempo cíclicos Aquisição analógica Um único canal, vários canais, vários canais através de lista de varrimento Aquisição analógica automática através do controlo do temporizador cíclico Aquisição através de lista de varrimento: até 16 entradas com ganho, canal, unipolar/bipolar Aquisição acionada através de software, temporizador, evento externo Funções de acionamento: Acionamento por software ou externo: a aquisição analógica (simples ou sequencial) é iniciada através da comutação de sinal TTL externo de 0 a 5 V na entrada TTL Interrupção: fim do canal único, fim do multicanal, fim da lista de varrimento Digital Caraterísticas de segurança Proteção contra sobretensão e EMI de alta frequência Neutralização de ruído da alimentação de tensão do PC EMC testado de acordo com 89/336/CEE: IEC 61326: equipamento elétrico para medição, controlo e utilização em laboratório Aplicações Controlo de processos Medição industrial Aquisição de dados de sensores Análise do sinal ..
