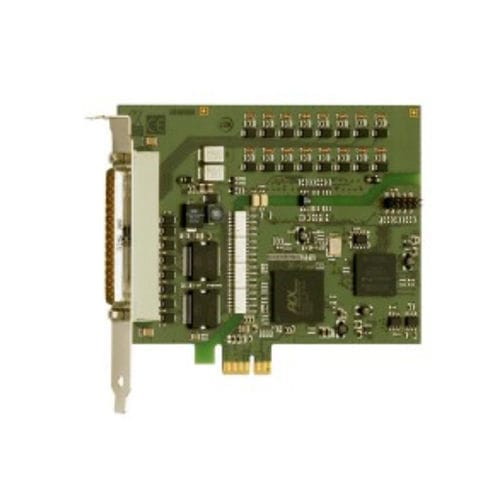

Placa de aquisição PCI Express APCIe-1532-12

digitais12 bits16 bits

A placa de E/S digital PCI-Express 32 APCIe-1532-12 V tem 32 entradas e saídas digitais. A placa está disponível na versão de 12 V. É especialmente adequada para o controlo industrial de E/S, por exemplo, para comutação de sinais, monitorização ON/OFF de motores, luzes, etc., como interface para relés electromecânicos, para dispositivos de teste automatizados ou como interface para máquinas em ambientes industriais adversos. Caraterísticas Entradas 16 entradas opticamente isoladas, 12 V incl. 15 entradas interruptíveis O canal 0 pode ser utilizado como uma entrada de contador de 16 bits (até 100 kHz) Proteção contra tensão inversa Todas as entradas são filtradas Saídas: 16 saídas opticamente isoladas, 11 a 36 V Corrente de saída por canal 500 mA Corrente total: 3 A tip. (fusível através de resistência PTC) Watchdog para repor as saídas a "0" Ao ligar a alimentação, reposição das saídas a "0" Limite de corrente: ~ 1,5 A por 8 canais (através de PTC) Corrente de curto-circuito por saída ~1,5 A tip. Fusível auto-rearmável (fusível eletrónico) Proteção contra sobretemperatura e sobretensão saídas de alimentação de 24 V com díodos de proteção e filtros Fonte de alimentação externa de 24 V protegida e filtrada Lógica de paragem, quando a tensão de alimentação externa desce abaixo de 7 V Temporizador / Contador 2 temporizadores (resolução de 12 bits) 1 temporizador pode ser utilizado como watchdog 1 contador Funções de segurança Isolamento ótico 1000 V Distância de rastejamento IEC 61010-1 Linha de terra separada para entradas e saídas Proteção contra transientes rápidos (burst), sobretensão, descarga eletrostática e EMI de alta frequência Aplicações Controlo industrial de E/S Acoplamento de PLC Leitura de valores de encoder para controlo de processos Comutação de sinais Interface com relés electromecânicos Monitorização ON/OFF de motores, luzes.. Temporizador Watchdog Interface com máquinas
