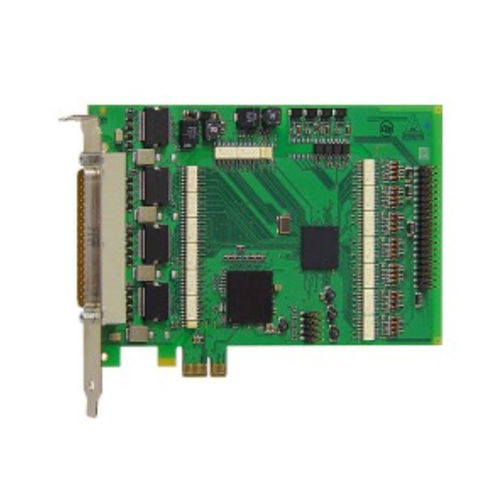

Placa de aquisição PCI Express APCIe-1564-5V-HS

digitais12 bits

A placa PCI-Express 64 digital I/O 5V APCIe-1564-5V-HS tem 64 entradas/saídas digitais, 5 V. com saídas High-Side. A placa é especialmente adequada para aplicações como a comutação de sinais, a monitorização ON/OFF de motores, luzes, etc., como interface para relés electromecânicos, para dispositivos de teste automatizados ou como interface para máquinas em ambientes industriais adversos. Descrição Caraterísticas Entradas: 32 entradas opticamente isoladas, 5 V, incluindo 16 entradas interruptíveis Os canais 0-2 podem ser utilizados como entradas de contador de 32 bits (até 500 kHz) Proteção contra tensão inversa Todas as entradas são filtradas Saídas: 32 saídas opticamente isoladas, saídas High-Side de 5 V Corrente de saída por canal 50 mA Corrente total: 3 A tip. (com fusível através de resistência PTC) Watchdog para repor as saídas a "0" No arranque, reposição das saídas a "0" Limite de corrente: ~ 1,5 A por 8 canais (através de PTC) Corrente de curto-circuito por saída ~1,5 A tip. Fusível auto-rearmável (fusível eletrónico) Proteção contra sobretemperatura e sobretensão Tensão de alimentação externa de 24 V selecionada e filtrada Temporizador / Contador 2 temporizadores (12 bits), dos quais um pode ser utilizado como watchdog 3 contadores (32 bits) Caraterísticas de segurança Isolamento ótico 1000 V Distância de rastejamento IEC 61010-1 Linha de terra separada para entradas e saídas Proteção contra transientes rápidos (burst), sobretensão, descarga eletrostática e EMI de alta frequência Aplicações Controlo industrial de E/S Acoplamento de PLC Comutação de sinais Interface para relés electromecânicos Equipamentos de teste automático Monitorização ON/OFF de motores, luzes.. Temporizador Watchdog Software É fornecido com a placa um CD-ROM com os seguintes softwares e amostras de programação. Linux controladores de 32 bits para Windows 8 / 7 / Vista / XP / 2000
