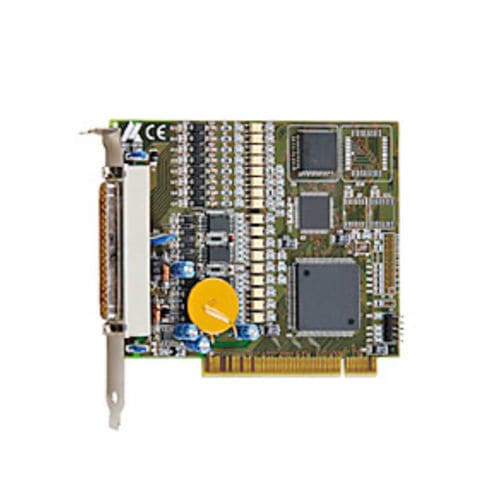

Placa de aquisição PCI APCI-1500-12

PCI Expressdigitaisde controle

A placa de E/S digital PCI 32 APCI-1500-12V tem 16 entradas digitais, incluindo 14 entradas interruptíveis. As 32 saídas têm uma corrente de saída de 500 mA por canal e são definidas para "0" ao serem ligadas. Um watchdog pode colocar as saídas a "0", sendo também colocadas a 0 no caso de a tensão de alimentação externa descer abaixo de 5 V. As saídas estão protegidas contra sobreaquecimento e sobretensão. A placa é opticamente isolada até 1000 V. É especialmente adequada para aplicações como o controlo de E/S, a monitorização ON/OFF de motores, luzes, etc., em ambientes industriais adversos. Descrição Caraterísticas 3 temporizadores programáveis Conector compatível com a placa ISA PA 1500. Conector e software compatíveis com as placas de E/S digitais APCIe-1532 para o bus PCI Express e CPCI-1500 para o bus CompactPCI. Programa de monitorização para teste e configuração das funções da placa Entradas 16 entradas digitais opticamente isoladas, 12 V, incluindo 14 entradas interruptíveis Proteção contra a tensão inversa Todas as entradas são filtradas Saídas 16 saídas digitais opticamente isoladas, 10 V a 36 V Corrente de saída por canal 500 mA Cão de guarda programável por temporizador para repor as saídas a "0" Relatório de diagnóstico através do registo de estado em caso de curto-circuito, sobreaquecimento, queda de tensão ou watchdog Interrupção acionada por watchdog, temporizador, erro No arranque, reposição das saídas a "0" Corrente de curto-circuito para 16 saídas ~ 3 A tip. Corrente de curto-circuito por saída ~1,5 A tip Fusível auto-rearmável (fusível eletrónico) Proteção contra sobretemperatura e sobretensão saídas de alimentação de 24 V com díodos de proteção e filtros Condensadores de saída contra emissões electromagnéticas Alimentação externa de 24 V protegida e filtrada
