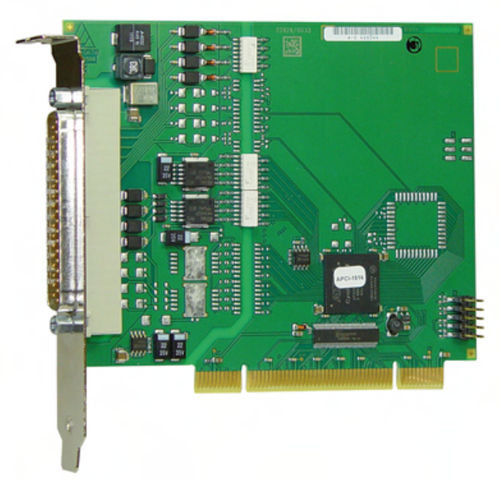

Placa de aquisição digitais APCI-1516

de controle

A placa PCI 16 digital I/O APCI-1516 tem 8 entradas digitais, 24 V, e 8 saídas digitais, 24 V, 500 mA/canal com filtros. A placa é especialmente adequada para o controlo de E/S, comutação de sinais, acoplamento de PLC, como interface para máquinas ou relés electromecânicos, etc., no ambiente industrial agressivo e, por isso, está equipada com muitos circuitos de proteção. Descrição Caraterísticas Entradas 8 entradas opticamente isoladas, 24 V Proteção contra tensão inversa Todas as entradas são filtradas Saídas 8 saídas opticamente isoladas, 10 V a 36 V Corrente de saída por canal 500 mA Corrente total: 3 A tip. (com fusível através de resistência PTC) Watchdog para repor as saídas a "0" Ao ligar a alimentação, reposição das saídas a "0" Corrente de curto-circuito para 8 saídas ~ 3 A tip. Corrente de curto-circuito por saída ~1,5 A tip Fusível de rearme automático (fusível eletrónico) Proteção contra sobretemperatura e sobretensão saídas de alimentação de 24 V com díodos de proteção e filtros Condensadores de saída contra emissões electromagnéticas Alimentação externa de 24 V protegida e filtrada Lógica de paragem, quando a tensão de alimentação externa desce abaixo de 5 V Função de diagnóstico para deteção de curto-circuitos e de sobreaquecimento Caraterísticas de segurança Isolamento ótico 1000 V Distância de rastejamento IEC 61010-1 Proteção contra transientes rápidos (burst), sobretensão, descarga eletrostática e EMI de alta frequência Linhas de terra separadas para entradas e saídas Aplicações Controlo industrial de E/S Acoplamento de PLC Comutação de sinais Interface para relés electromecânicos Equipamentos de teste automático Monitorização ON/OFF de motores, luzes.. Cão de guarda Interface com máquinas Controladores de software Um CD-ROM com os seguintes softwares e exemplos de programação é fornecido com a placa. Drivers padrão para:
