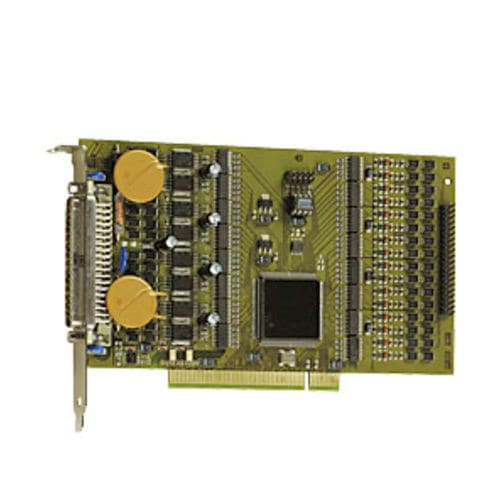

Placa de aquisição PCI APCI-1564

digitaisde controle

A placa de E/S digital PCI 64 APCI-1564 tem 32 entradas digitais, 24 V, e 32 saídas digitais, 24 V com filtros. 16 entradas são interruptíveis. A placa é especialmente adequada para o controlo de E/S, comutação de sinais, acoplamento de PLC, como interface para máquinas ou relés electromecânicos, etc., no ambiente industrial agressivo e, por isso, está equipada com muitos circuitos de proteção. Descrição Caraterísticas 32-bit, 33 MHz, interface PCI PCI 5 V Entradas 32 entradas digitais opticamente isoladas, 24 V, incluindo 16 entradas interruptíveis e 3 entradas de contador Entradas organizadas em 4 grupos de 8 canais, cada grupo tem a sua própria linha de terra Proteção contra tensão inversa Todas as entradas são filtradas Saídas 32 saídas digitais opticamente isoladas, 10 V a 36 V Corrente de saída por canal 500 mA Watchdog para repor as saídas a "0" Ao ligar a alimentação, reposição das saídas a "0" Corrente de curto-circuito para 16 saídas ~3 A tip. Corrente de curto-circuito para 32 saídas ~6 A tip. Fusível eletrónico Corrente de curto-circuito por saída ~1,5 A tip Proteção contra sobretemperatura e sobretensão saídas de alimentação de 24 V com díodos de proteção e filtros Condensadores de saída contra emissões electromagnéticas Fonte de alimentação externa de 24 V protegida e filtrada Lógica de paragem, quando a tensão de alimentação externa desce abaixo de 5 V Caraterísticas de segurança Isolamento ótico 1000 V Distância de rastejamento IEC 61010-1 Proteção contra transientes rápidos (burst), sobretensão, descarga eletrostática e EMI de alta frequência Interrupção iniciada através de contador, temporizador Linhas de terra separadas para entradas e saídas Aplicações Controlo industrial de E/S Acoplamento de PLC Comutação de sinais Interface para relés electromecânicos Equipamentos de teste automático Monitorização ON/OFF de motores, luzes.. Cão de guarda
