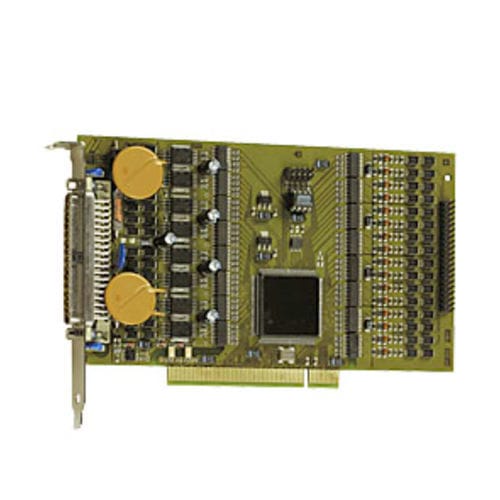

Placa de aquisição PCI APCI-1564-3.3

digitaisde controle

A placa de E/S digital PCI 64 APCI-1564-3.3V tem 32 entradas digitais, 24 V, e 32 saídas digitais, 24 V com filtros. 16 entradas são interruptíveis. Está disponível na versão de 5 V ou 3,3 V. A placa é especialmente adequada para o controlo de E/S, comutação de sinais, acoplamento de PLC, como interface para máquinas ou relés electromecânicos, etc., no ambiente industrial adverso e, por isso, está equipada com muitos circuitos de proteção. Caraterísticas 32-bit, 33 MHz, interface PCI PCI 3,3 V Entradas 32 entradas digitais opticamente isoladas, 24 V, incluindo 16 entradas interruptíveis e 3 entradas de contador Entradas organizadas em 4 grupos de 8 canais, cada grupo tem a sua própria linha de terra Proteção contra tensão inversa Todas as entradas são filtradas Saídas 32 saídas digitais opticamente isoladas, 10 V a 36 V Corrente de saída por canal 500 mA Watchdog para repor as saídas a "0" Ao ligar a alimentação, reposição das saídas a "0" Corrente de curto-circuito para 16 saídas ~3 A tip. Corrente de curto-circuito para 32 saídas ~6 A tip. Fusível eletrónico Corrente de curto-circuito por saída ~1,5 A tip Proteção contra sobretemperatura e sobretensão saídas de alimentação de 24 V com díodos de proteção e filtros Condensadores de saída contra emissões electromagnéticas Fonte de alimentação externa de 24 V protegida e filtrada Lógica de paragem, quando a tensão de alimentação externa desce abaixo de 5 V Caraterísticas de segurança Isolamento ótico 1000 V Distância de rastejamento IEC 61010-1 Proteção contra transientes rápidos (burst), sobretensão, descarga eletrostática e EMI de alta frequência Interrupção iniciada através de contador, temporizador Linhas de terra separadas para entradas e saídas Aplicações
