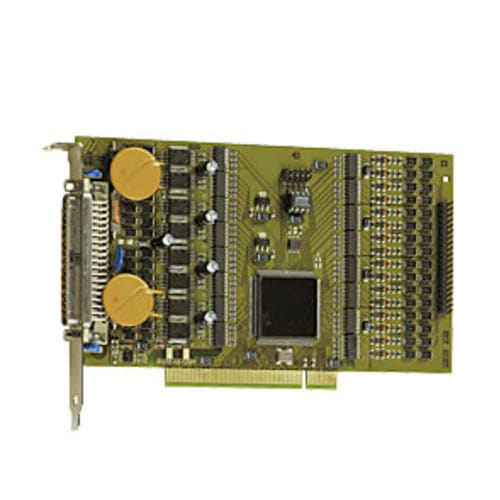

Placa de aquisição PCI APCI-1564-5

digitaisde controle

A placa de E/S digital PCI 64 5V APCI-1564-5V tem 32 entradas digitais, 5 V, e 32 saídas digitais, 5 V. 16 entradas são interruptíveis. A placa está disponível em 2 versões: com saídas de coletor aberto (APCI-1564-5V) ou com saídas de lado alto (APCI-1564-5V-HS). A placa é especialmente adequada para o controlo de E/S, a comutação de sinais, o acoplamento de PLC, como interface para máquinas ou relés electromecânicos, etc., no ambiente industrial agressivo e, por isso, está equipada com muitos circuitos de proteção. Descrição Caraterísticas 32-bit, 33 MHz, interface PCI PCI 5 V Entradas 32 entradas digitais opticamente isoladas, 24 V, incluindo 16 entradas interruptíveis e 3 entradas de contador Entradas organizadas em 4 grupos de 8 canais, cada grupo tem a sua própria linha de terra Proteção contra tensão inversa Todas as entradas são filtradas Saídas 32 saídas digitais opticamente isoladas, saídas de coletor aberto de 5 V Corrente de saída por canal 50 mA Watchdog para repor as saídas a "0" Ao ligar a alimentação, reposição das saídas a "0" Corrente total para 8 saídas ~ 0,5 A (via PTC) Fusível eletrónico Corrente de curto-circuito por saída ~1,5 A Proteção contra sobretemperatura e sobretensão saídas de alimentação de 24 V com díodos de proteção e filtros Condensadores de saída contra emissões electromagnéticas Alimentação externa de 24 V protegida e filtrada Lógica de paragem, quando a tensão de alimentação externa desce abaixo de 5 V Caraterísticas de segurança Isolamento ótico 1000 V Distância de rastejamento IEC 61010-1 Proteção contra transientes rápidos (burst), sobretensão, descarga eletrostática e EMI de alta frequência Interrupção iniciada através de contador, temporizador Linhas de terra separadas para entradas e saídas Aplicações Controlo industrial de E/S Acoplamento de PLC Comutação de sinais
