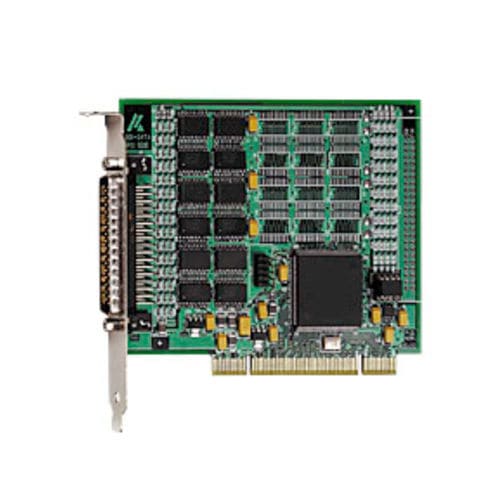

A placa PCI TTL I/O APCI-1696 tem 96 I/O digitais TTL. 8 linhas (1 porta) podem ser configuradas como entradas ou saídas. A programação é efectuada através de comandos de leitura/escrita de E/S. A placa é adequada para aplicações em medição, controlo, regulação e tecnologia de laboratório.
Caraterísticas
PCI 3,3 V ou 5 V
96 entradas/saídas digitais TTL
Cada grupo de 8 linhas (1 porta) pode ser configurado como entrada ou saída.
Todas as E/S são conduzidas a 5 V através de resistências pull-up.
Programação fácil através de comandos de leitura/escrita de E/S
Ligação
conector macho D-Sub de 50 pinos (E/S TTL 0-47), conetor de 50 pinos (E/S TTL 48-95)
Software
Controladores e amostras
É fornecido com a placa um CD que contém controladores padrão, bem como amostras de programação (código fonte ou compilado) para diferentes ambientes de programação. Este software também pode ser descarregado gratuitamente do nosso sítio Web (www.addi-data.com/downloads). O software para outros sistemas operativos e ambientes de programação está disponível mediante pedido.
Funções ADDIPACK:
Entrada digital - Saída digital - Watchdog
Temporizador - Contador
---
