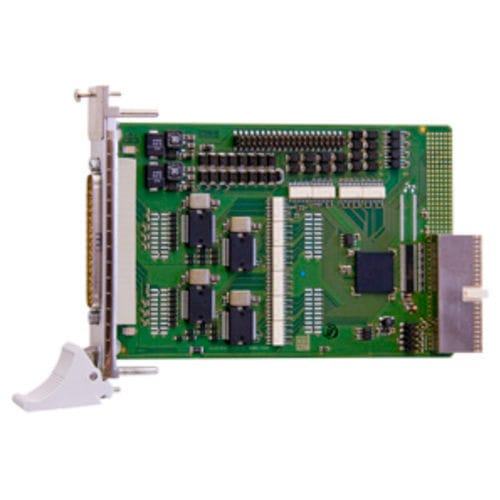

Placa de aquisição CompactPCI CPCI-1564-5

digitaisde controle

A placa de E/S digital CompactPCI 5V 64 CPCI-1564 tem 32 entradas digitais, 24 V, e 32 saídas digitais, 24 V. 16 entradas são interruptíveis. A placa é especialmente adequada para aplicações como o controlo de E/S, a monitorização ON/OFF de motores, luzes, etc., em ambientes industriais adversos. As 32 saídas (11-36 V) têm uma corrente de saída de 500 mA por canal e são repostas a "0" quando são ligadas. A placa é opticamente isolada até 1000 V. Caraterísticas CompactPCI 5V Entradas 32 entradas digitais opticamente isoladas, 24 V, incluindo 16 entradas interruptíveis e 3 entradas contadoras Entradas organizadas em 4 grupos de 8 canais, cada grupo tem a sua própria linha de terra Proteção contra a tensão inversa Todas as entradas são filtradas Saídas 32 saídas digitais opticamente isoladas, 11 V a 36 V Corrente de saída por canal 500 mA Watchdog para repor as saídas a "0" Ao ligar a alimentação, as saídas são repostas a "0" Corrente total para 8 saídas 1,85 A Corrente de curto-circuito por saída máx. 1.7 A Fusível eletrónico Proteção contra sobretemperatura e sobretensão saídas de alimentação de 24 V com díodos de proteção e filtros Tensão de alimentação externa de 24 V filtrada e protegida Lógica de paragem, quando a tensão de alimentação externa desce abaixo de 7 V Caraterísticas de segurança Isolamento ótico 1000 V Distância de rastejamento IEC 61010-1 Proteção contra transientes rápidos (burst), sobretensão, descarga eletrostática e EMI de alta frequência Interrupção iniciada através de contador, temporizador Linha de terra separada para entradas e saídas Aplicações Comutação de sinais Controlo de E/S digitais industriais Acoplamento de PLC Interface para relés electromecânicos Equipamentos de teste automático Monitorização ON/OFF de motores, luzes.. Cão de guarda Interface com máquinas
